Disyuntor diferencial e interruptor termomagnético

Dentro del campo de la producción industrial, desde los inicios de la era industrial hasta la actualidad, la automatización ha pasado de ser una herramienta de trabajo deseable a una herramienta indispensable para competir en el mercado globalizado.

1- Disyuntor diferencial:Un interruptor diferencial exponencial, también llamado disyuntor por corriente diferencial o residual, es un dispositivo electromecánico que se coloca en las instalaciones eléctricas con el fin de proteger a las personas de las derivaciones causadas por faltas de aislamiento entre los conductores activos y tierra o masa de los aparatos.

En esencia, el interruptor diferencial consta de dos bobinas, colocadas en serie con los conductores de alimentación de corriente y que producen campos magnéticos opuestos y un núcleo o armadura que mediante un dispositivo mecánico adecuado puede accionar unos contactos.

Si nos fijamos en la Figura 1, vemos que la intensidad (I1) que circula entre el punto a y la carga debe ser igual a la (I2) que circula entre la carga y el punto b (I1 = I2) y por tanto los campos magnéticos creados por ambas bobinas son iguales y opuestos, por lo que la resultante de ambos es nula. Éste es el estado normal del circuito.

Si ahora nos fijamos en la Figura 2, vemos que la carga presenta una derivación a tierra por la que circula una corriente de fuga (If), por lo que ahora I2 = I1 – If y por tanto menor que I1.

Es aquí donde el dispositivo desconecta el circuito para prevenir electrocuciones, actuando bajo la presunción de que la corriente de fuga circula a través de una persona que está conectada a tierra y que ha entrado en contacto con un componente eléctrico del circuito.

La diferencia entre las dos corrientes es la que produce un campo magnético resultante, que no es nulo y que por tanto producirá una atracción sobre el núcleo N, desplazándolo de su posición de equilibrio, provocando la apertura de los contactos C1 y C2 e interrumpiendo el paso de corriente hacia la carga, en tanto no se rearme manualmente el dispositivo una vez se haya corregido la avería o el peligro de electrocución.

Figura 1

Aunque existen interruptores para distintas intensidades de actuación, el Reglamento Electrotécnico de Baja Tensión (REBT) exige que en las instalaciones domésticas se instalan normalmente interruptores diferenciales que actúen con una corriente de fuga máxima de 30 mA y un tiempo de respuesta de 50 ms, lo cual garantiza una protección adecuada para las personas y cosas.

La norma UNE 21302 dice que se considera un interruptor diferencial de alta sensibilidad cuando el valor de ésta es igual o inferior a 30 miliamperios. Las características que definen un interruptor diferencial son el amperaje, número de polos, y sensibilidad, por ejemplo: Interruptor diferencial 16A-IV-30mA

Interruptor termomagnetico o termica.
•Actuadores (hidráulicos o neumáticos)

Los interruptores termomagnéticos (térmicas) se utilizan, en primer término, para proteger contra sobrecargas y cortocircuitos a los cables y conductores eléctricos. De esa manera asumen la protección de medios eléctricos contra calentamientos excesivos según la norma DIN VDE0100 parte 430. Bajo determinadas condiciones los interruptores termomagnéticos (termica) también garantizan la protección contra descargas peligrosas por tensiones excesivas de contacto originadas por defectos de aislamiento según la norma DIN VDE 0100 parte 410.
Por medio de los ajustes fijos de corrientes de diseño también se posibilita una protección restringida de motores eléctricos. Para las aplicaciones en la industria y en instalaciones eléctricas se complementan los interruptores termomagnéticos con componentes adicionales de sencillo montaje acoplado, como por ejemplo: contactos auxiliares, contactos de señalización de fallas o alarma, bobinas de apertura, bobinas de mínima tensión, bloques diferenciales y accesorios de fácil montaje, como sistemas de barras colectoras y piezas de montaje.

Figura 2

Principio de funcionamiento
Debido a la extrema velocidad de separación de los contactos en caso de fallas y a la rápida extinción en las cámaras apagachispas, del arco voltaico generado, los interruptores termomagnéticos desconectan con seguridad, limitando fuertemente la intensidad de la corriente.

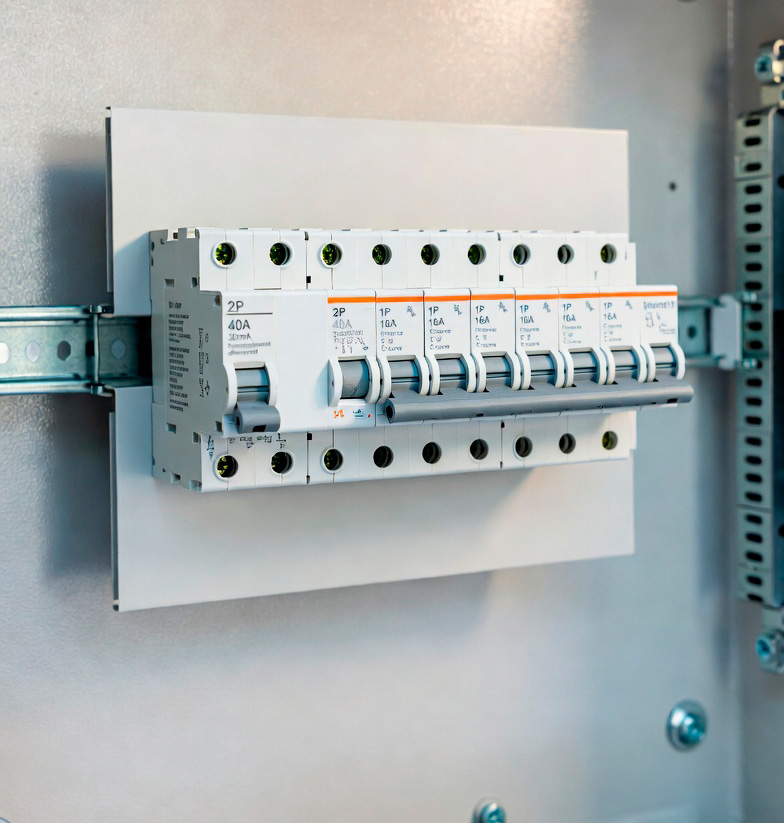

ES OBLIGATORIO TENER INSTALADO EN LAS CASAS DISYUNTOR DIFERENCIAL E INTERRUPTOR TERMOMAGNETICO. Aca el coneccionado:

Con ello se bajan, por lo general, los valores límites admisibles de I2t de la clase 3 de limitación de energía según la norma DIN VDE 0641 parte 11, en un 50%. Esto garantiza una muy buena selectividad en los dispositivos de protección de sobrecorriente conectados aguas arriba.La electricidad debe pasar primero por el disyuntor, en funcionamiento es lo mismo, pero el tema es si hubiera una perdida o fuga de corriente en la termica, si el disyuntor esta como en el plano de coneccion, “salta” el disyuntor, pero si en vez de estar primero el disyuntor estuviera la termica, la fuga continua y el medidor sigue corriendo.

Figura 3

Como diferenciar un disyuntor de una termica.
Los disyuntores poseen un boton de testeo que simula una fuga de corriente y “salta” el disyuntor. Ademas no hay disyuntores unipolares, son bipolares y en adelante.
Las termicas no tienen ningun boton de testeo y hay termicas unipolares, bipolares, tetrapolares etc, Ademas el disyuntor cuesta mas dinero que la termica
