La distribución y medición de la electricidad son aspectos fundamentales de los sistemas de energía modernos, y los medidores eléctricos actúan como interfaz entre las empresas de servicios públicos y los consumidores para controlar el consumo de energía. Entre los distintos tipos de medidores eléctricos, la distinción entre sistemas bifásicos y trifásicos desempeña un papel importante a la hora de determinar su funcionalidad, eficiencia e idoneidad para diferentes aplicaciones. Este artículo proporciona una comprensión básica de los medidores eléctricos bifásicos y trifásicos mediante la exploración de sus principios operativos, diferencias clave y casos de uso.
¿Cuáles son las diferencias básicas entre los sistemas bifásicos y trifásicos?
¿En qué se diferencian los sistemas bifásicos y trifásicos en voltaje y corriente?
La diferencia radica en la topología y distribución de la energía eléctrica. Se puede observar que la mayoría de los sistemas de esta categoría son anticuados y rara vez se utilizan, pero algunos sistemas bifásicos funcionan con dos corrientes alternas con un diferencial de ángulo de fase de 90 grados. Por el contrario, se observa que los equipos más modernizados se conectan a un sistema trifásico, donde tres corrientes alternas suministran energía con ángulos de fase separados por 120 grados, lo que mejora la potencia de salida del sistema.
Voltaje en 2: Sistemas de fase: Depende de la configuración específica, pero no se presenta en las principales redes modernas, se puede describir como el funcionamiento de dos ondas de voltaje con una diferencia de 90 grados que no favorece cargas más grandes.
Voltaje de 3: Sistemas trifásicos: los estándares actuales de la industria son 3 V, 208 V o 400 V, voltajes eficientes para fines industriales considerados operativos y dentro del alcance para la transmisión a largas distancias.
Actualidad en 2: Sistemas monofásicos: La configuración de un sistema bifásico requiere una mayor cantidad de cables, normalmente cuatro, para transmitir energía, lo que supone costes de material no deseados e ineficiencias.
Corriente en fase Sistemas: En sistemas con transmisión de corriente trifásica, sólo tres cables con un neutro añadido cuando sea necesario son suficientes y transportan la misma cantidad de energía, lo que hace que el sistema sea fácil de usar y más económico.
La razón de la adopción generalizada de sistemas trifásicos se debe a los numerosos beneficios obtenidos, como un flujo de potencia más consistente y estable, que se traduce en pérdidas de energía, vibraciones de equipos y compatibilidad con aplicaciones industriales de servicio pesado.
Componentes principales de sistemas bifásicos y trifásicos
En resumen, las características clave de los sistemas bifásicos y trifásicos son:
Sistemas bifásicos
Dos conductores de línea: Llevan corrientes alternas desfasadas 90 grados cuando se funden.
Conductor neutro: Cuando se utiliza, se emplea un sistema de tres cables; esto a veces es necesario para completar el circuito o mitigar problemas de voltaje parásito.
Carga: La salida de las fases utilizadas para realizar trabajo útil o que consume potencia activa.
Especificaciones de voltaje: Por lo general, están destinados a aplicaciones de bajo voltaje debido a las restricciones en cuanto a la cantidad de potencia que se puede entregar. Se requiere una sintonización tal que todas las ondas sinusoidales deben estar dentro de los 90 grados entre sí.
Sistemas trifásicos
Tres conductores de línea: Transportan corrientes alternas y cada onda está desfasada 120 grados con respecto a la siguiente.
Conductor neutro: Se utiliza en configuraciones en estrella para equilibrar el suministro trifásico y para devolver la corriente a la fuente.
Carga: Los sistemas de energía polifásicos proporcionan un suministro trifásico a cargas industriales y comerciales, por ejemplo, motores y transformadores, que prefieren un suministro más equilibrado.
Especificaciones de voltaje: Se puede lograr una mayor eficiencia y potencia de salida con un voltaje normal. Otros ejemplos son 220/380 V, 277/480 V o, según la demanda, 270 V.
Configuraciones del transformador: Se utilizan conexiones en Y (estrella) y en delta (Δ). Cada una de ellas ofrece distintas ventajas relacionadas con el equilibrio o la reducción de la dependencia de un conductor neutro.
La necesidad o no de sus diseños depende de la transferencia eficiente de potencia, la estabilidad del sistema y las pérdidas eléctricas. El sistema trifásico más notable se puede apreciar por su par motor más suave y una potencia más equilibrada, lo que lo convierte en la norma para tales aplicaciones a escala industrial.

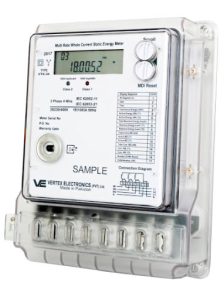

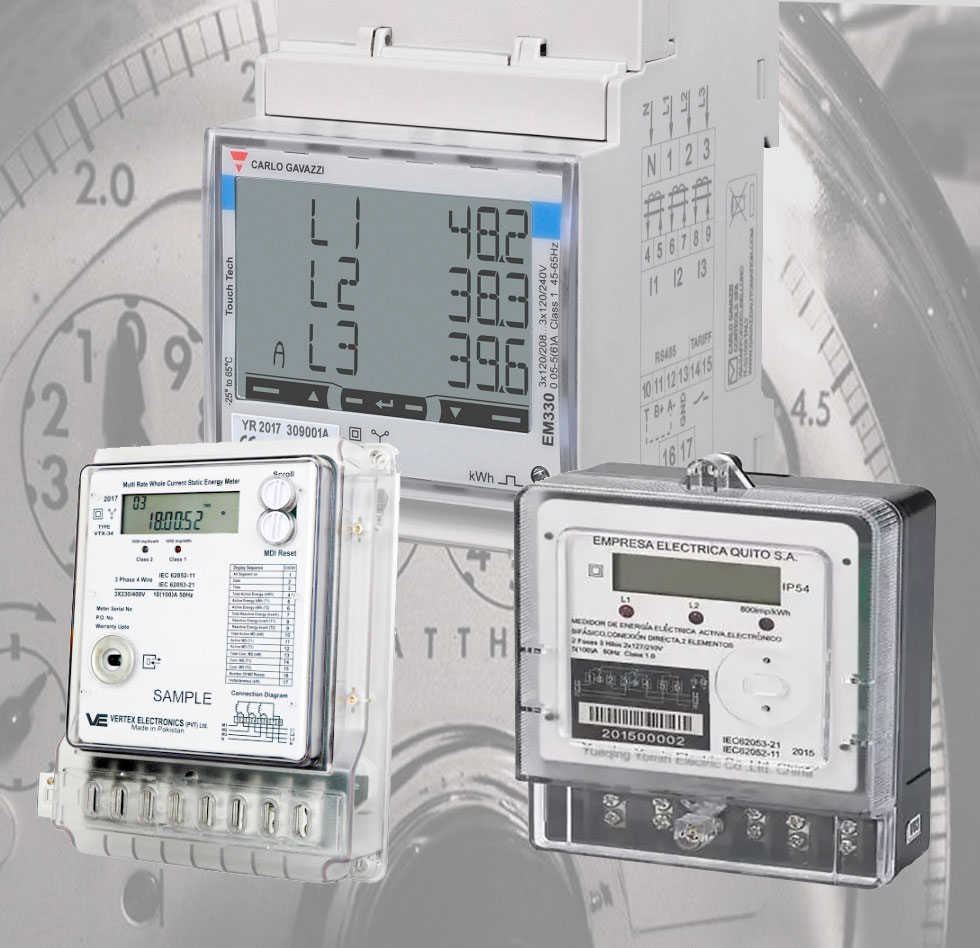

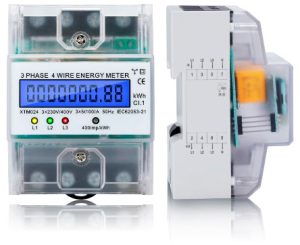

¿Cómo funcionan los medidores eléctricos bifásicos y trifásicos?
Componentes clave de los medidores eléctricos bifásicos y trifásicos
En resumen, se puede decir que los componentes de los medidores eléctricos bifásicos y trifásicos son los siguientes:
Transformadores de corriente: Se utilizan para medir la corriente de cada fase y reducirla a niveles seguros o adecuados para los circuitos internos del medidor que atiende al cliente. Para ambas configuraciones, los TC se calibran en función de la corriente nominal.
Transformadores de tensión: De manera similar a los TC, los TT reducen el alto voltaje al bajo voltaje que es seguro para que se ajuste a los circuitos en la lectura del medidor. Garantizan que haya una medición adecuada del voltaje en las dos o tres fases y los voltajes nominales primarios y secundarios, como 110 V/230 V.
Elemento de medición: Calculan la potencia y la energía resultantes de las funciones de corriente y tensión de entrada. En los medidores bifásicos, el elemento de cálculo se opera con posiciones bifásicas desplazadas 2 grados, mientras que en los medidores trifásicos se utilizan algoritmos que incorporan las tres fases, de modo de tener en cuenta los balances y desbalances de carga.
Sensores de ángulo de fase: Estos sensores son importantes para determinar la diferencia de tiempo entre la corriente y el voltaje, y para determinar kW y kVAR en la medición trifásica.
Módulo de comunicación: Los medidores eléctricos contemporáneos, tanto bifásicos como trifásicos, generalmente están provistos de protocolos de comunicación como Modbus o TCP/IP con el propósito de monitorear y recuperar datos desde una ubicación remota.
Monitor: La pantalla LCD/LED incorpora lecturas de datos esenciales como voltaje, corriente, energía total consumida y factor de potencia. Estos medidores suelen cumplir con las clases de tolerancia establecidas que, por ejemplo, pueden ser clase 0.5 o clase 1, según el uso.
Teniendo en cuenta las configuraciones anteriores, resultó evidente que el control de la potencia debía realizarse con un alto grado de precisión y confianza. Para fines industriales, los medidores trifásicos están pensados para cubrir rangos más amplios de parámetros y condiciones de funcionamiento de manera eficaz, por ejemplo, capacidades de carga elevada o mediciones y cálculos avanzados del flujo de potencia.
¿En qué sentido estos medidores miden de forma diferente el consumo de energía?
En pocas palabras, depende principalmente del tipo de contador y sus características específicas. Los contadores monofásicos suelen construirse con una configuración de dos hilos mucho más sencilla que les permite leer parámetros básicos como tensiones, corrientes y potencia activa (kWh). Este tipo de contadores se ocupan de la monitorización de consumos individuales, donde el ángulo entre tensión y corriente no es demasiado complejo.
Voltaje: Garantiza un seguimiento exhaustivo en tres fases.
Actual: Rastreador del desequilibrio en la distribución de carga para cada fase.
Potencia activa, potencia reactiva y potencia aparente: Para mejorar la lectura del flujo de potencia en kW, kVAR y kVA.
Factor de Potencia: Uso eficiente de la relación potencia activa/potencia aparente.
Frecuencia: Estabilidad del sistema y equilibrio personal.
Estas mediciones adicionales del sistema permiten utilizar medidores trifásicos con mayores capacidades y con cargas más reactivas como las disponibles en el uso industrial o comercial.
¿Qué aplicaciones son las más adecuadas para sistemas bifásicos y trifásicos?
¿Qué tipos de equipos suelen utilizar energía bifásica?
Si bien considero que el sistema de energía bifásica se ha vuelto una rareza en las aplicaciones modernas, observo que algunos entornos aún lo utilizan debido a ciertas características que lo hacen digno de ese tipo de entornos. Como regla general, los equipos de energía bifásica se utilizan para máquinas industriales antiguas, sistemas de motores pequeños y algunos equipos más antiguos que están diseñados para funcionar en dos niveles de voltaje. Dichos sistemas rara vez se utilizan en pequeños comercios o edificios de construcción antigua.
Configuración de voltaje: Los sistemas bifásicos suelen tener dos formas de onda de tensión, de las cuales una está adelantada 2 grados. Esta disposición permite que ciertos motores y maquinaria funcionen con cierta suavidad.
Requerimientos de energía: Los sistemas bifásicos se consideran adecuados para equipos con bajos requerimientos de potencia, hasta unos pocos kilovatios, porque requieren menos capacidad que los sistemas trifásicos.
Sencillez de mantenimiento: Para algunos equipos antiguos, los sistemas bifásicos no necesitan incorporar muchos sistemas multifásicos modernos, lo que hace que el mantenimiento sea menos complicado.
La mayoría de las veces se utiliza energía bifásica porque es el único tipo disponible que es compatible con el equipo antiguo o simplemente para evitar los costos excesivos de los modelos más nuevos.
¿En qué industrias o entornos se utiliza comúnmente la energía trifásica?
Instalaciones de fabricación: En estas áreas se utilizan equipos pesados como motores, bombas, compresores, etc. Dichos equipos funcionan de manera óptima cuando se conectan a una fuente de alimentación trifásica, ya que proporcionan una fuente de alimentación constante y reducen la vibración de rpm que se experimenta a través de una fuente de alimentación monofásica. Los niveles de voltaje típicos pueden variar entre 3 V y 208 V debido a los diferentes estándares internacionales y nacionales.
Centros de datos: Sus servidores, unidades de enfriamiento y equipos críticos del centro operativo de red requieren altas densidades de energía, por lo tanto, la energía trifásica ayuda a lograr un mejor equilibrio de carga y ayuda a reducir las pérdidas.
Edificios comerciales: Sin embargo, los edificios de gran altura, los hospitales, los centros comerciales y otras estructuras utilizan sistemas trifásicos para alimentar sistemas que consumen más energía, como ascensores, sistemas HVAC y otros sistemas que consumen más energía.
Producción y distribución de energía: La electricidad trifásica es un estándar en la mayoría de las plantas de generación de energía y redes de transmisión porque se puede generar y transmitir de manera fácil y eficiente a lo largo de largas distancias sin perder mucha energía.
Cada una de estas aplicaciones demuestra la idoneidad de la energía trifásica, especialmente cuando se manejan sistemas con potencias nominales que normalmente superan los 3 kW, donde las alternativas monofásicas o bifásicas serían menos efectivas o poco prácticas. Esto la convierte en la opción preferida en operaciones de gran demanda y a gran escala.
¿Cuáles son las ventajas y desventajas de los sistemas bifásicos y trifásicos?
¿Cómo se comparan la eficiencia y el suministro de energía entre sistemas bifásicos y trifásicos?
En términos de practicidad y eficiencia en el proceso eléctrico de distribución y utilización de energía en redes eléctricas, los sistemas trifásicos pueden demostrar una mayor eficiencia en comparación con sus contrapartes bifásicas. Esto se puede atribuir al hecho de que en un sistema trifásico, es posible suministrar energía en una distribución más uniforme, lo que a su vez minimiza las fluctuaciones de voltaje y garantiza que el equipo tenga un funcionamiento progresivamente estable.
Eficiencia: No hay pérdidas de potencia significativas debido al diseño de ingeniería de corrientes de carga equilibradas que, a su vez, satisfacen nuestra salida. Esto es importante en todas las regiones operativas, en particular para operaciones de alta potencia.
La entrega de energía: Para cada sistema bifásico con corriente y voltaje similares, se puede suministrar fácilmente 2-2 veces la potencia utilizando un sistema trifásico porque incorporará tres ondas sinusoidales que se colocan en relativa proximidad entre sí.
Sin embargo, todos los demás factores siguen concluyendo que los sistemas bifásicos son la opción menos preferida. Esto se debe principalmente a la menor eficiencia debido a mayores pérdidas de transmisión y a la salida de potencia desequilibrada. Esto actúa además como un factor limitante dada la complejidad de la integración en los sistemas eléctricos modernos. Esto abre el camino para el predominio de los sistemas trifásicos en contextos industriales bastante exigentes.
¿Cuáles son las implicaciones de costo de elegir sistema bifásico versus trifásico?
Los sistemas bifásicos y trifásicos parecen incorporar diferentes gastos de instalación y operación y por la misma razón tienen diferentes implicaciones de costos. Sin embargo, a largo plazo, el sistema trifásico parece ser más rentable y económico de operar que uno bifásico. Sí, la inversión inicial de construir un sistema trifásico puede ser alta debido a la necesidad de equipo e infraestructura sofisticados para sostener el funcionamiento, este costo de construcción de un sistema se compensa con el tiempo debido a la pérdida de energía o a la disminución de los gastos operativos.
Eficiencia de transmisión de energía: Los sistemas trifásicos tienen menores pérdidas de transmisión porque utilizan menos corriente para la misma magnitud de potencia producida en comparación con un sistema bifásico. Esto definitivamente significa menores costos en el gasto de energía.
Costos de equipo: Mayor costo de mantenimiento y reemplazo: En cambio, la desventaja de los sistemas bifásicos es el precio de algunos dispositivos menos disponibles y más complejos.
Entrega y utilización de potencia efectiva: La potencia en un sistema trifásico se compone de ondas sinusoidales superpuestas y el resultado es un estado estable de los sistemas industriales, lo que disminuye las interrupciones operativas, aspecto que es vital en numerosos sectores.
Escalabilidad: Los sistemas bifásicos son más complicados de modificar y hacer más grandes que un sistema trifásico debido a su eficiencia. Los sistemas trifásicos también son rentables.
Entonces, aunque los sistemas bifásicos parecen ser más económicos en primer lugar en aplicaciones más simples, aún considerando las ventajas a largo plazo así como los menores costos de operación de los sistemas trifásicos, se encuentra justificado que sean la mejor opción económica para la mayoría de las situaciones.
¿Es posible realizar la conversión entre sistemas bifásicos y trifásicos?
¿Qué equipo se necesita para convertir de 2 fases a 3 fases?
Un convertidor de fase es un equipo específico que se necesita cuando se pasa de un sistema bifásico a un sistema trifásico. El propósito de un convertidor de fase es crear una tercera fase para su uso en equipos trifásicos cuando solo hay un suministro bifásico disponible. Las principales formas de convertidores de fase en uso son los convertidores de fase rotativos, los convertidores de fase estáticos y los convertidores de fase digitales.
Convertidores de fase rotativos: Utiliza un motor generador rotatorio que a su vez suministra una tercera fase equilibrada. Estos dispositivos son bastante confiables incluso cuando hay una carga variable. Por ejemplo, pueden acomodar motores que varían desde unos pocos HP hasta cientos de HP, dependiendo de un tipo particular de convertidor.
Convertidores de fase estáticos: Son menos complejos y más económicos en comparación con los convertidores de fase rotativos, pero solo se pueden utilizar para tareas pequeñas. Estos dispositivos normalmente suministran una cantidad de energía desequilibrada y, por lo tanto, solo se pueden utilizar para arrancar motores, pero no cuando el motor está completamente cargado.
Convertidores de fase digitales: Este es un sistema más complejo que los otros dos, que emplea electrónica de estado sólido para crear una tercera fase muy precisa y equilibrada. Son muy eficaces en aplicaciones industriales donde la repetibilidad del rendimiento es fundamental, en particular para máquinas CNC y herramientas de precisión.
Además, el propósito principal de un transformador de tensión es aumentar o reducir la tensión de entrada de dicho equipo y permitir una integración entre el sistema bifásico existente y una carga trifásica. En segundo lugar, el dimensionamiento y la calibración adecuados de los convertidores de fase y los transformadores son fundamentales para el rendimiento general del sistema, así como para la seguridad del equipo.
¿Es posible convertir de trifásico a bifásico?
Un sistema eléctrico trifásico se puede convertir en bifásico a pesar de que esto no es común entre los sistemas eléctricos modernos.
Tensión nominal: La bobina primaria y la bobina secundaria de este transformador deben estar en línea con las lecturas de voltaje operativo para sistemas de voltaje trifásico y bifásico. Por ejemplo, una entrada trifásica de 480 V debe reducirse o aumentarse de manera que cumpla con las condiciones de voltaje bifásico.
Valor en KVA o KW: Por lo tanto, este transformador debe construirse considerando la carga total en kVA o kW para evitar tensiones.
Configuración de bobinado: Un transformador Scott-T separa una entrada trifásica en dos salidas separadas por un ángulo de 90°, creando así una energía exactamente bifásica.
Carga bifásica: Es igualmente importante determinar que el uso de extremos bifásicos se utilice adecuadamente en términos de la relación de las cargas, ya que esto ayuda en la integración del sistema.
La implementación adecuada de esta conversión requiere un análisis detallado de los requisitos de carga, las especificaciones del transformador y la compatibilidad del sistema. Se recomienda consultar a un ingeniero eléctrico calificado para garantizar que la configuración sea eficiente y cumpla con los códigos eléctricos pertinentes.
Preguntas Frecuentes
P: ¿Cuál es la principal diferencia entre los medidores eléctricos bifásicos y trifásicos?
R: La principal diferencia entre los medidores eléctricos bifásicos y trifásicos radica en la cantidad de fases de corriente alterna que miden. Los medidores bifásicos, también conocidos como medidores de fase dividida, miden dos líneas de 2 voltios que están desfasadas 3 grados y se utilizan normalmente en entornos residenciales. Los medidores trifásicos miden tres fases separadas de energía eléctrica, cada una con una separación de 2 grados y se utilizan habitualmente en aplicaciones comerciales e industriales donde se requiere mayor potencia.
P: ¿En qué se diferencia un sistema monofásico de un sistema trifásico?
R: Un sistema monofásico consta de una corriente alterna con dos cables: un cable de fase y un cable neutro. Se utiliza normalmente en entornos residenciales y para electrodomésticos pequeños. Un sistema trifásico, por otro lado, utiliza tres corrientes alternas que están desfasadas entre sí, lo que requiere cables trifásicos y, a menudo, un cable neutro. La energía trifásica es más eficiente para aplicaciones de alta potencia y se utiliza habitualmente en entornos industriales y comerciales.
P: ¿Cuáles son las ventajas de un sistema eléctrico trifásico?
R: Los sistemas de energía trifásicos ofrecen varias ventajas con respecto a los sistemas monofásicos. Proporcionan un suministro de energía más constante, son más eficientes para transmitir electricidad a largas distancias y pueden soportar cargas más elevadas. Los sistemas trifásicos también son más adecuados para alimentar motores eléctricos grandes y maquinaria pesada. Además, permiten utilizar cables de menor tamaño para la misma transferencia de energía, lo que genera ahorros de costos en la infraestructura de distribución de energía.
P: ¿Puedo utilizar un medidor eléctrico monofásico para un sistema trifásico?
R: No, no se puede utilizar un medidor eléctrico monofásico para un sistema trifásico. Los medidores están diseñados específicamente para sus respectivos sistemas de fases y no son intercambiables. Un sistema trifásico requiere un medidor trifásico para medir con precisión el consumo de energía en las tres fases. El uso del tipo incorrecto de medidor podría generar lecturas de energía y facturación incorrectas.
P: ¿Qué es la fase dividida en los sistemas eléctricos?
R: La distribución monofásica de fase dividida, también conocida como trifásica o bifásica, es un tipo de distribución eléctrica monofásica que se utiliza comúnmente en los sistemas eléctricos residenciales de América del Norte. Consiste en dos líneas de 120 voltios que están desfasadas 180 grados entre sí, más un cable neutro. Esta configuración permite que haya energía de 120 voltios y de 240 voltios disponibles en los hogares, y que los electrodomésticos de 240 voltios utilicen ambas fases.
P: ¿Cómo difiere el voltaje entre sistemas bifásicos y trifásicos?
R: En un sistema bifásico (fase dividida) típico que se utiliza en los hogares de Norteamérica, el voltaje entre cada fase y el neutro es de 2 voltios, mientras que el voltaje entre las dos fases es de 120 voltios. En un sistema trifásico, el voltaje entre dos fases es normalmente de 240 voltios en un sistema de 3/208 V o de 120 voltios en un sistema de 208/400 V. El voltaje entre cualquier fase y el neutro en un sistema trifásico suele ser de 230 voltios o de 400 voltios, según la configuración específica.
P: ¿Los medidores eléctricos trifásicos son más caros que los medidores monofásicos?
R: En general, los medidores eléctricos trifásicos son más costosos que los medidores monofásicos debido a su mayor complejidad y capacidad para medir la potencia en las tres fases. Requieren circuitos y componentes más sofisticados para medir y calcular con precisión el consumo de energía de las tres fases. Sin embargo, la diferencia de costo puede variar según los modelos, las características y los fabricantes específicos.
P: ¿Es posible conectar sistemas solares monofásicos a un suministro eléctrico trifásico?
R: Sí, los sistemas solares monofásicos se pueden conectar a un suministro eléctrico trifásico, pero se requieren consideraciones especiales. En tales casos, el inversor solar normalmente se conectaría a una de las tres fases. Sin embargo, esto puede provocar problemas de desequilibrio de fases si no se gestiona adecuadamente. Para instalaciones más grandes o para lograr un mejor equilibrio, a menudo se recomienda utilizar un inversor solar trifásico o varios inversores monofásicos conectados en diferentes fases cuando se conecta a un suministro trifásico.
