Ficha técnica Interruptor Automático Legrand RX3 1P 16A 6kA

1. Descripción general y posicionamiento

Legrand RX3 1P 16A 6kA (ref. 419136) es un interruptor automático magnetotérmico (MCB) de la serie RX3, diseñado para la protección de circuitos finales en instalaciones eléctricas de tipo residencial y pequeño comercial . Se trata de un dispositivo modular que se monta sobre carril DIN, ocupando un solo módulo de 17.5 mm de ancho, lo que optimiza el espacio en el cuadro eléctrico .

Esta serie está posicionada por el fabricante como una solución de gama de entrada («económica»), pero sin comprometer los estándares de calidad y seguridad que caracterizan a la marca Legrand . Está fabricada bajo estrictos controles de calidad y cuenta con las certificaciones internacionales necesarias (EN 60898-1, IEC 60947-2, CE), lo que garantiza su fiabilidad y conformidad normativa .

2. Análisis de Especificaciones Técnicas Clave

• Curva de Disparo Tipo B: La característica de disparo B es la adecuada para la mayoría de las aplicaciones domésticas. Actúa frente a cortocircuitos en un rango de 3 a 5 veces el valor de la corriente nominal (In), lo que la hace idónea para proteger circuitos de iluminación y tomas de corriente generales, donde los picos de corriente de arranque son bajos o moderados . Para cargas con mayores picos, como motores, se recomendaría la curva C, también disponible en la misma serie y para la misma intensidad .

• Capacidad de Corte Nominal (Icn) de 6 kA: La capacidad de ruptura de 6.000 amperios (6 kA) es un parámetro crucial que define la máxima corriente de cortocircuito que el interruptor puede interrumpir de forma segura sin sufrir daños. Este valor de 6 kA es el estándar exigido en las normativas para la mayoría de las instalaciones domésticas y comerciales ligeras, garantizando la protección frente a los cortocircuitos más severos que puedan producirse en este entorno .

• Durabilidad y Resistencia Mecánica: La serie RX3 garantiza una alta durabilidad, con una resistencia eléctrica que supera los 10,000 ciclos de maniobra (apertura/cierre) y una mecánica de hasta 20,000 ciclos . Esto, unido a un amplio rango de temperatura de operación que va desde los -25 °C hasta los +70 °C, asegura un funcionamiento fiable y una larga vida útil incluso en condiciones ambientales adversas (como garajes o cuartos de instalaciones no climatizados) .

• Clase de Limitación de Energía 3: Posee una clase de limitación de energía 3, lo que significa que limita la energía de paso (I²t) durante un cortocircuito de forma eficaz, protegiendo así los conductores y el resto de la instalación aguas abajo de los esfuerzos térmicos y dinámicos derivados del fallo .

3. Aplicaciones y Beneficios Prácticos

• Aplicación Principal: Protección de Circuitos Domésticos: Su diseño y características lo convierten en la elección perfecta para la protección de circuitos finales en viviendas. Es comúnmente utilizado para salvaguardar líneas de enchufes, circuitos de iluminación y pequeños electrodomésticos, asegurando que, ante una sobrecarga o cortocircuito, el sector afectado se desconecte sin afectar al resto de la instalación .

• Facilidad de Instalación y Mantenimiento: Su formato modular de 17.5 mm permite un montaje rápido y sencillo en el carril DIN, una característica estándar en los cuadros eléctricos modernos. Los terminales de conexión tipo túnel facilitan la conexión de los conductores, siendo compatibles tanto con destornilladores planos como de estrella, y admiten secciones de cable de hasta 35 mm² para la alimentación . La ausencia de accesorios modulares (como contactos auxiliares) simplifica la selección y reduce el coste en aplicaciones donde no son necesarios, manteniendo la instalación limpia y funcional .

• Relación Coste-Beneficio: Al ser una serie económica, ofrece una excelente relación calidad-precio. Permite acceder a la tecnología y fiabilidad de una marca de primer nivel (Legrand) a un coste contenido, siendo una opción inteligente para proyectos de obra nueva o reformas donde el presupuesto es un factor a considerar, sin renunciar a la seguridad .



4. Beneficios para el Profesional Instalador

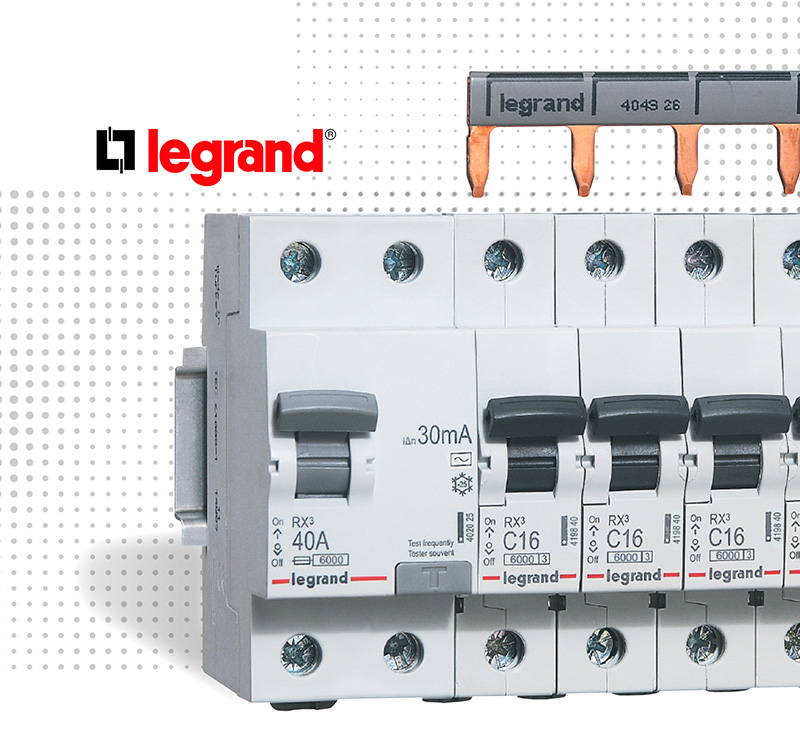

• Estandarización: Al ser un producto de la serie RX3, es fácilmente combinable con otros dispositivos de la misma gama (como diferenciales o interruptores de la serie S301) dentro del mismo cuadro, permitiendo una estandarización de la instalación, un aspecto estético uniforme y un aprovisionamiento de material más sencillo para el almacén .

• Claridad en la Identificación: Dispone de un espacio para poder etiquetar el circuito que protege, aunque no incluye la cubierta porta etiquetas de las gamas superiores. La palanca de accionamiento negra permite una rápida identificación del estado del interruptor (ON/OFF) .

• Identificación visual rápida: El color de esta palanca (negra en la serie RX3) y su posición (hacia arriba = ON/encendido, hacia abajo = OFF/apagado) permiten saber de un solo vistazo si el circuito está funcionando o si ha saltado por una sobrecarga o cortocircuito.

• Manipulación sencilla: Es el elemento que el usuario o instalador acciona con los dedos para reconectar el circuito manualmente después de que el interruptor haya disparado (o para cortar la corriente de forma voluntaria antes de hacer una reparación).

• Fiabilidad Comprobada: Las reseñas de usuarios y profesionales destacan la facilidad de montaje, la estética y, sobre todo, la fiabilidad del producto, cumpliendo con su función de forma eficaz y sin incidencias .

5. Consideraciones Finales y Recomendación

El Legrand RX3 1P 16A 6kA (Curva B) es una solución técnica sólida y fiable para las necesidades de protección eléctrica en el ámbito residencial. Aunque está catalogada como una línea económica, no es sinónimo de baja calidad. Por el contrario, incorpora especificaciones técnicas de primer nivel, como su capacidad de corte de 6 kA y su elevada durabilidad, que garantizan la protección de personas e instalaciones.

Su uso está especialmente indicado para la protección de circuitos de iluminación y tomas de uso general. Se debe optar por la versión de curva C si se van a proteger circuitos con cargas inductivas que generen picos de corriente de arranque elevados (como pequeños motores o equipos de aire acondicionado). En definitiva, es la elección óptima para el instalador que busca un producto de calidad, seguro y con la garantía de un fabricante líder, a un precio competitivo.
