Introducción

La protección de distancia (función ANSI 21) es la base de la protección de líneas de transmisión y subtransmisión, pero por su propia naturaleza no puede ofrecer disparo instantáneo en el 100% de la longitud de la línea sin arriesgar la selectividad. Esto se debe a que la Zona 1 (subalcance) se ajusta deliberadamente por debajo del 100% (típicamente 80-85%) para evitar sobrealcances por errores de medición de transformadores de instrumento, incertidumbre en los parámetros de línea o el efecto de infeed en líneas con derivaciones. El tramo restante —conocido como zona ciega o «underreach gap»— solo queda cubierto por la Zona 2, que opera con un retardo de tiempo (típicamente 200-400 ms) para mantener la coordinación con las protecciones del extremo remoto.

En sistemas de transmisión, un despeje de falla en 300-400 ms puede ser inaceptable desde el punto de vista de estabilidad transitoria del sistema de potencia, calidad de servicio o límites térmicos de conductores. La solución a este problema es la teleprotección (función ANSI 85): un esquema que utiliza un canal de comunicación entre los extremos de la línea para intercambiar información lógica (no analógica) y lograr disparo de alta velocidad en toda la longitud de la línea, incluyendo el tramo cubierto únicamente por Zona 2.

Este artículo desarrolla el diseño lógico de los tres esquemas de teleprotección más utilizados en protección de distancia: POTT (Permissive Overreach Transfer Trip), PUTT (Permissive Underreach Transfer Trip) y DCB (Directional Comparison Blocking), explicando su lógica de operación, sus diagramas lógicos, sus ventajas/desventajas y los criterios para seleccionar uno u otro según el tipo de canal de comunicación disponible.

1. Fundamento: zonas de la protección de distancia

Antes de abordar la teleprotección, es necesario recordar la estructura típica de zonas de un relé de distancia en cada extremo de la línea:

• Zona 1 (Z1): subalcance, ajustada al 80-85% de la impedancia de la línea, disparo instantáneo (sin retardo intencional). Es «segura» porque nunca ve más allá de la línea propia, pero no cubre el 100%.
• Zona 2 (Z2): sobrealcance, ajustada al 120-150% de la línea (cubriendo el tramo restante y parte de la línea adyacente), con retardo típico de 0,2 a 0,4 s para coordinar con la protección del extremo remoto.
• Zona 3 (Z3): respaldo remoto, alcance mayor (200-300% o hasta la subestación siguiente), con retardo mayor (0,8 a 1,2 s aprox.).

El objetivo de la teleprotección es lograr que el disparo instantáneo (tipo Z1) se extienda a toda la línea, utilizando el elemento de Zona 2 (que sí «ve» el 100% de la línea) en conjunto con una señal de comunicación que confirme o descarte la existencia de la falla dentro del tramo protegido.

2. Filosofías de teleprotección: permisiva vs. bloqueo

Existen dos filosofías de diseño lógico, que determinan el comportamiento del esquema ante la pérdida del canal de comunicación:

• Esquemas permisivos (POTT, PUTT): el disparo de alta velocidad requiere recibir una señal desde el extremo remoto autorizando el disparo. Si el canal falla, el esquema simplemente no acelera el disparo y el sistema opera con la protección de distancia escalonada convencional (Z2/Z3). Se dice que son esquemas «fail-safe» (seguros ante falla del canal, aunque menos dependientes/rápidos en esa condición).
• Esquemas de bloqueo (DCB): el disparo de alta velocidad ocurre por defecto ante la operación del elemento de sobrealcance local, a menos que se reciba una señal de bloqueo del extremo remoto indicando que la falla es externa (detrás de ese extremo, fuera de la línea protegida). Si el canal falla, el esquema puede terminar disparando innecesariamente ante fallas externas (menos «seguro», pero más «dependiente»: nunca deja de disparar ante fallas internas por falla del canal).

Esta distinción —seguridad (security) vs. dependencia (dependability)— es el criterio central para seleccionar un esquema según el tipo de canal disponible y el nivel de tensión/criticidad de la línea.

3. POTT — Permissive Overreach Transfer Trip

Principio: cada extremo utiliza su elemento de Zona 2 (sobrealcance) como elemento de arranque y como emisor de la señal permisiva. El disparo de alta velocidad en un extremo solo ocurre si su propio Z2 opera Y además recibe la señal permisiva del extremo remoto (confirmando que el otro extremo también «ve» la falla dentro de la línea, mediante su propio Z2 orientado hacia adelante).

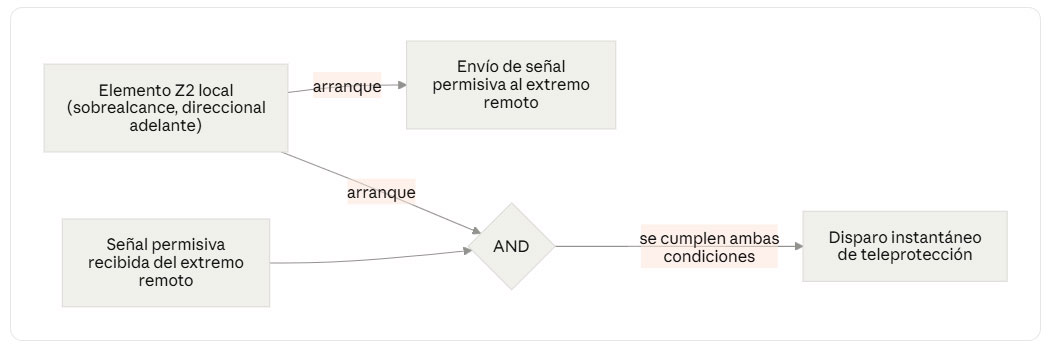

Lógica (extremo local):Características:

• Requiere que el canal funcione y transporte la señal correctamente para lograr velocidad; por eso necesita lógicas complementarias como weak infeed (extremo con generación débil o interruptor abierto, que no logra arrancar su propio Z2, pero debe permitir el disparo remoto igualmente mediante «echo» de la señal recibida) y lógica de eco (retransmite la señal permisiva si detecta condiciones de falla por tensión, aunque su propia corriente sea insuficiente para arrancar el Z2).
• Es el esquema más utilizado en la práctica moderna, especialmente con canales de fibra óptica dedicada o multiplexada, por su buen equilibrio entre seguridad y velocidad.

4. PUTT — Permissive Underreach Transfer Trip

Principio: cada extremo utiliza su elemento de Zona 1 (subalcance) como emisor de la señal permisiva. Como el Z1 nunca sobrealcanza (por diseño, ve estrictamente dentro de la línea propia), su operación no requiere ninguna confirmación y dispara de forma local e instantánea. Adicionalmente, envía la señal permisiva al extremo remoto para que, combinada con el Z2 de ese extremo, acelere el disparo en el tramo que el Z1 remoto no alcanza a cubrir.

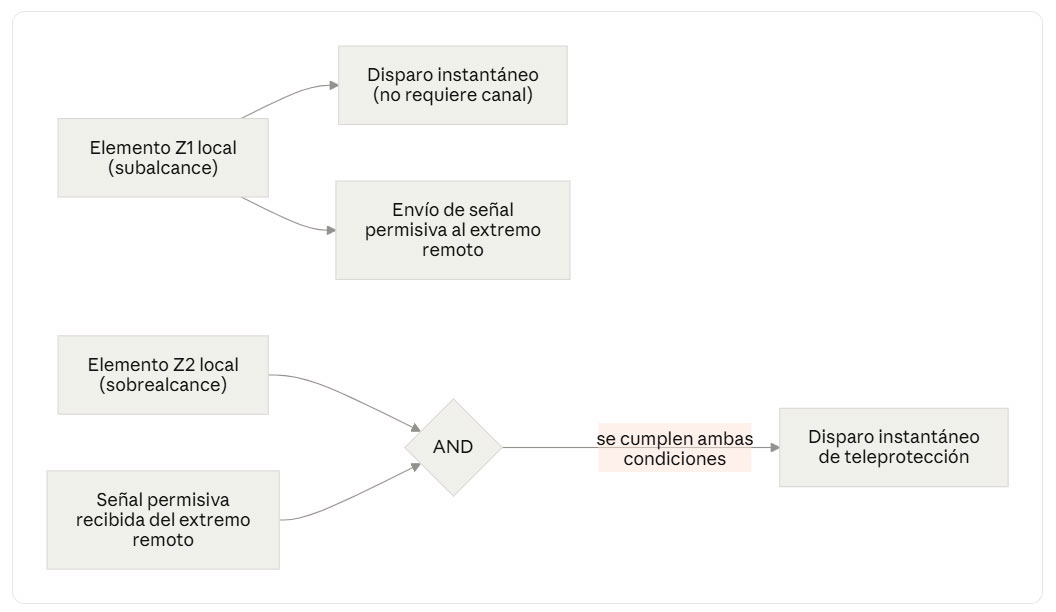

Lógica (extremo local):Características:

• Es intrínsecamente más seguro que el POTT, porque la señal transmitida proviene de un elemento (Z1) que por definición nunca ve fallas fuera de la línea protegida; no depende de la coincidencia de dos zonas de sobrealcance.
• Su limitación es que, en líneas muy cortas, el Z1 puede tener un alcance de subalcance poco confiable (la impedancia de la línea es comparable a los errores de medición), lo que reduce la utilidad práctica de la señal de subalcance emitida.
• También requiere lógica de weak infeed, aunque con menor criticidad que el POTT, ya que el disparo local de Z1 no depende del canal.

5. DCB — Directional Comparison Blocking

Principio: cada extremo utiliza un elemento de sobrealcance hacia adelante (similar al Z2) y un elemento direccional reverso (mirando hacia atrás, fuera de la línea protegida). Cuando el elemento reverso detecta que la falla está detrás de ese extremo (es decir, es una falla externa a la línea), envía una señal de bloqueo al extremo remoto para impedir que este dispare instantáneamente, ya que ambos extremos verían la misma falla externa a través de sus elementos de sobrealcance.

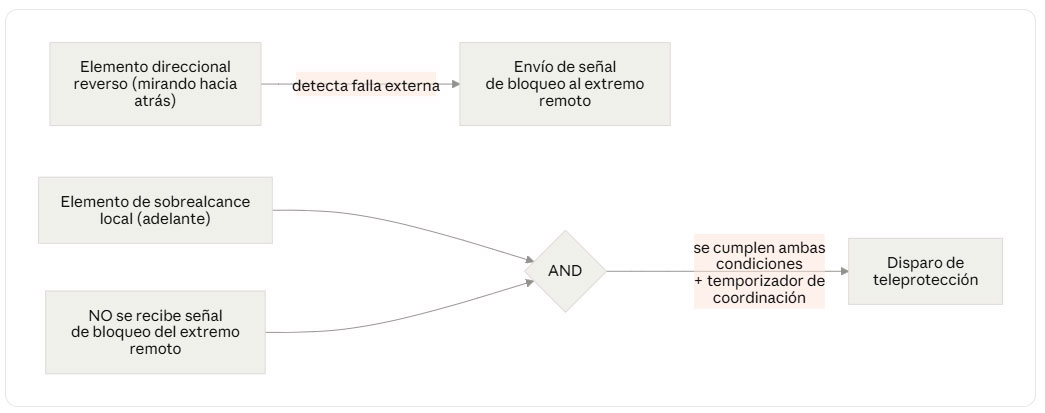

Lógica (extremo local):Características:

• No requiere que el canal funcione para disparar ante fallas internas: el disparo ocurre «por defecto» si no llega bloqueo, lo que lo hace muy dependiente (rara vez deja de disparar una falla interna real).
• Requiere un temporizador de coordinación breve (del orden de algunos milisegundos, mayor que el tiempo de transmisión del canal) antes de autorizar el disparo, para dar tiempo a que la señal de bloqueo —si corresponde— llegue desde el extremo remoto.
• Es el esquema tradicionalmente asociado a canales de onda portadora sobre la línea de potencia (PLC – Power Line Carrier), ya que este tipo de canal, al usar la propia línea como medio de transmisión, es más propenso a atenuarse o degradarse justamente durante una falla (por el arco y las ondas transitorias); un esquema de bloqueo tolera mejor esta condición, porque la ausencia de señal (posible pérdida de canal) no impide el disparo ante fallas internas.
• Es menos seguro que POTT/PUTT ante una falla del canal que impida la llegada oportuna del bloqueo durante una falla externa, lo que podría producir un disparo no deseado (pérdida de selectividad).

6. Comparación de los tres esquemas

7. Elementos lógicos complementarios

Un esquema de teleprotección completo en la práctica incluye lógicas adicionales más allá del AND/OR básico:

• Lógica de weak infeed (WI): permite que un extremo con aporte de corriente insuficiente (por ejemplo, con el interruptor abierto o con una fuente débil detrás) reciba la señal permisiva y dispare igualmente por sobretensión de secuencia negativa/cero, sin necesidad de que su propio elemento de sobrealcance arranque.
• Lógica de eco (echo): el extremo débil retransmite («hace eco de») la señal permisiva recibida hacia el otro extremo, para asegurar el disparo en ambos extremos de la línea.
• Bloqueo por inversión de corriente (current reversal logic): en líneas paralelas, evita disparos incorrectos cuando el flujo de corriente de falla se invierte transitoriamente al despejar la falla en una de las líneas.
• Supervisión de canal (channel monitoring/guard): en DCB, se emplea una señal de «guarda» continua para detectar la pérdida del canal y, según el diseño, bloquear el esquema o alertar al centro de control.

Consideración final

La elección entre POTT, PUTT y DCB no es solamente una decisión de ingeniería de protecciones, sino que está condicionada por el medio de comunicación disponible, la criticidad de la línea dentro del sistema y la filosofía de seguridad vs. dependencia que la empresa transmisora defina como estándar. En la práctica moderna, con la migración masiva hacia canales de fibra óptica dedicada (OPGW) y comunicaciones digitales de baja latencia, el esquema POTT se ha convertido en el más utilizado por su equilibrio entre velocidad, seguridad y facilidad de implementación con relés numéricos, mientras que DCB se mantiene vigente principalmente en instalaciones donde la onda portadora (PLC) sigue siendo el medio de comunicación disponible.
