Funciones ANSI de Protección Eléctrica
Introducción
La numeración de funciones ANSI (American National Standards Institute), normalizada en el estándar IEEE C37.2, constituye el lenguaje universal utilizado en diagramas unifilares, esquemas de protección y documentación de ingeniería eléctrica para identificar de manera unívoca la función que cumple cada relé, dispositivo o elemento de un sistema de protección.
Cada número (y en muchos casos su sufijo, como N para tierra o G para generador) representa una función específica —sobrecorriente, subtensión, distancia, diferencial, etc.— independientemente del fabricante, la tecnología (electromecánica, estática o numérica) o el país donde se instale el equipo. Esto permite que un ingeniero, técnico o instalador pueda interpretar un esquema de protecciones en cualquier parte del mundo sin ambigüedad.
Importancia de las funciones ANSI
- Estandarización y comunicación técnica: permite que ingenieros, fabricantes y técnicos de distintas nacionalidades y empresas interpreten los planos y esquemas de protección de la misma manera.
- Coordinación de protecciones: es la base para diseñar estudios de selectividad y coordinación entre relés, fusibles e interruptores, asegurando que opere primero la protección más cercana a la falla.
- Seguridad de personas e instalaciones: cada función protege equipos (transformadores, generadores, motores, líneas, barras) ante condiciones anormales que podrían derivar en incendios, explosiones o daños irreversibles.
- Confiabilidad y continuidad de servicio: una correcta selección y ajuste de funciones ANSI minimiza los tiempos de interrupción y evita desconexiones innecesarias (disparos intempestivos).
- Mantenimiento y diagnóstico: facilita la trazabilidad de eventos, el análisis de fallas (a través de oscilografías y registros) y el mantenimiento predictivo/correctivo de los sistemas de protección.
- Cumplimiento normativo: muchas normativas de distribución, transmisión e instalaciones industriales exigen la implementación de ciertas funciones mínimas según el nivel de tensión y la potencia instalada.
Tabla de principales funciones ANSI de protección

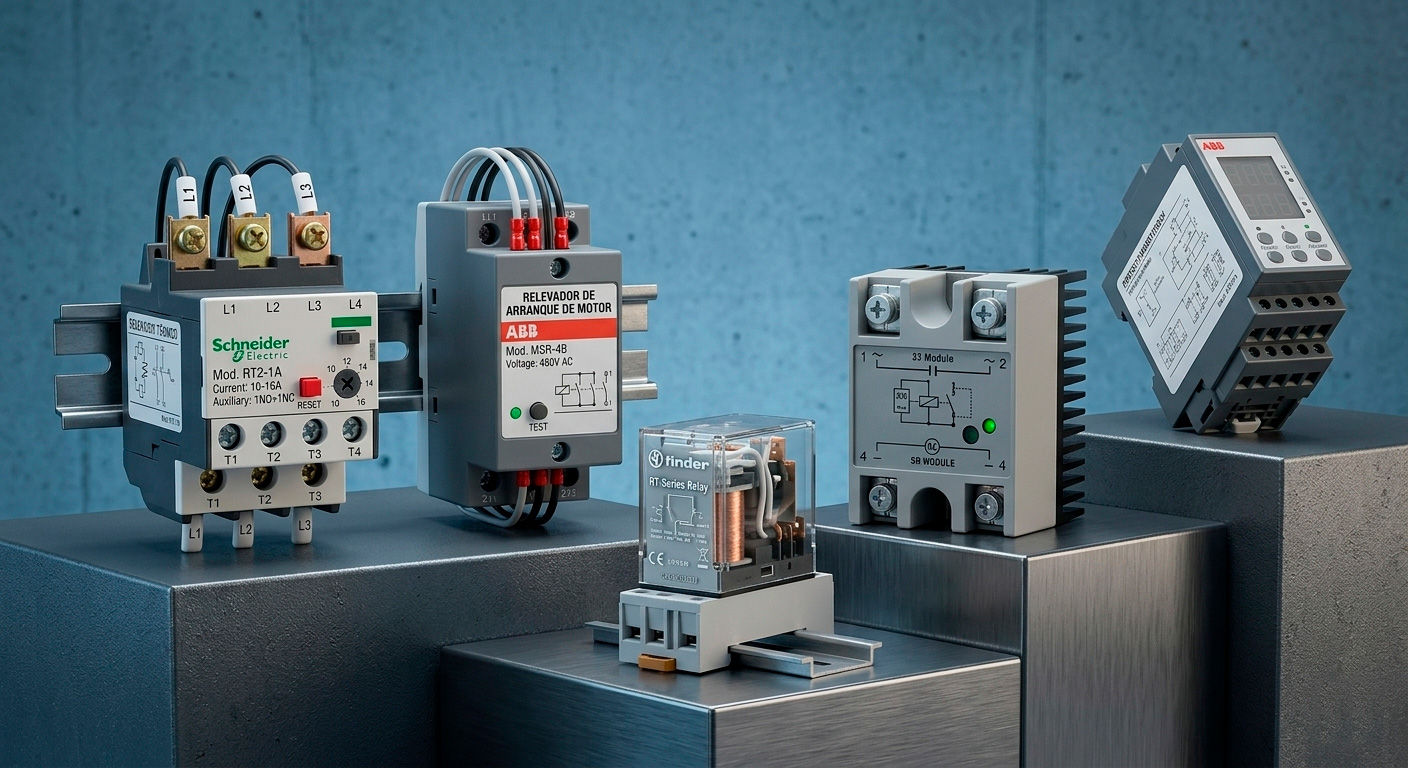

| Código ANSI | Función | Descripción | Importancia |
|---|---|---|---|
| 21 | Relé de distancia | Mide la impedancia (relación tensión/corriente) vista desde el punto de instalación para detectar fallas en líneas de transmisión según zonas de alcance. | Fundamental en protección de líneas de alta tensión; permite discriminar la ubicación de la falla y actuar de forma selectiva y rápida. |
| 24 | Relé de sobreexcitación (V/Hz) | Detecta condiciones de sobreflujo en transformadores y generadores por relación excesiva de voltaje/frecuencia. | Evita el sobrecalentamiento del núcleo magnético y daños térmicos en el aislamiento. |
| 25 | Relé de verificación de sincronismo | Verifica que dos fuentes (tensión, frecuencia, ángulo de fase) estén en sincronismo antes de permitir el cierre de un interruptor. | Evita el cierre asincrónico entre sistemas, que puede generar esfuerzos mecánicos y eléctricos severos. |
| 27 | Relé de subtensión | Opera cuando la tensión cae por debajo de un valor ajustado. | Protege motores y cargas sensibles ante caídas de tensión; útil también en esquemas de deslastre de carga. |
| 32 | Relé direccional de potencia | Detecta el sentido del flujo de potencia (activa o reactiva). | Clave en protección de generadores (potencia inversa) y en sistemas con generación distribuida o anillos. |
| 37 | Relé de baja corriente o baja potencia | Opera ante una disminución anormal de corriente o potencia. | Protege bombas y motores contra funcionamiento en vacío o pérdida de carga (ej. bombas centrífugas sin flujo). |
| 46 | Relé de secuencia negativa / corriente desbalanceada | Detecta desbalance de corrientes de fase o inversión de secuencia. | Protege motores y generadores contra el calentamiento por corrientes de secuencia negativa (fallas monofásicas, desbalance de carga). |
| 47 | Relé de secuencia de fase de tensión | Detecta secuencia de fases incorrecta o pérdida de fase en la tensión. | Evita arranques de motores con secuencia invertida (giro en sentido contrario) y daños asociados. |
| 49 | Relé térmico (imagen térmica) | Modela el calentamiento del devanado de un equipo (motor, transformador) en función de la corriente. | Protege contra sobrecargas sostenidas y extiende la vida útil del aislamiento del equipo. |
| 50 | Relé de sobrecorriente instantánea (fase) | Opera sin retardo intencional al superar un umbral de corriente. | Provee protección rápida ante fallas de alta corriente (cortocircuitos francos) cerca del punto de medición. |
| 50N / 50G | Sobrecorriente instantánea de tierra | Igual que la función 50 pero para corrientes de falla a tierra (residual o de neutro). | Detecta fallas a tierra de alta magnitud de forma instantánea, crítico para seguridad de personas e instalaciones. |
| 51 | Relé de sobrecorriente temporizada (fase) | Opera con retardo dependiente o definido de tiempo según la magnitud de la corriente. | Base de la coordinación de protecciones por sobrecorriente en redes de distribución e industriales. |
| 51N / 51G | Sobrecorriente temporizada de tierra | Igual que la función 51 pero para fallas a tierra. | Detecta fallas a tierra de menor magnitud con retardo coordinado, protegiendo el sistema de puesta a tierra. |
| 52 | Interruptor de potencia (breaker) | No es un relé de protección propiamente, sino el elemento de maniobra que abre/cierra el circuito por orden de los relés. | Es el «actuador» final de todo el sistema de protecciones; sin él, ninguna orden de disparo puede ejecutarse físicamente. |
| 55 | Relé de factor de potencia | Mide y protege ante valores anormales de factor de potencia. | Utilizado en control y protección de bancos de condensadores y generadores síncronos. |
| 59 | Relé de sobretensión | Opera cuando la tensión supera un valor ajustado. | Protege aislamiento de equipos ante sobretensiones sostenidas (rechazo de carga, fallas a tierra en sistemas no aterrizados). |
| 59N | Sobretensión de neutro (desplazamiento de neutro) | Detecta el desplazamiento de tensión de neutro (tensión residual), típico indicador de falla a tierra en sistemas aislados o resonantes. | Permite detectar fallas a tierra en redes donde la corriente de falla es muy baja para usar funciones 50N/51N. |
| 60 | Relé de balance de tensión / falla de fusible | Detecta desbalance entre dos fuentes de tensión (ej. falla de fusible en el circuito de un transformador de potencial). | Evita operaciones incorrectas de otras protecciones (como la 21 o 27) por pérdida de señal de tensión. |
| 63 | Relé de presión (gas/vacío) | Opera ante variaciones de presión, típicamente en transformadores (relé Buchholz) o interruptores en SF6. | Detecta fallas incipientes internas en transformadores antes de que evolucionen a fallas mayores. |
| 64 | Relé de protección de tierra (detección de falla a tierra) | Detecta fallas a tierra en el estator de generadores o en sistemas específicos, según el esquema de puesta a tierra. | Fundamental en protección de generadores, donde una falla a tierra no detectada puede dañar gravemente el núcleo. |
| 67 | Relé de sobrecorriente direccional | Combina la medición de sobrecorriente con la determinación del sentido del flujo de falla. | Esencial en redes en anillo, líneas con alimentación por ambos extremos o sistemas con generación distribuida, para lograr selectividad. |
| 67N | Sobrecorriente direccional de tierra | Igual que la función 67 pero aplicada a corrientes de falla a tierra. | Permite coordinar protecciones de tierra en redes malladas o con múltiples fuentes. |
| 74 | Relé de alarma / supervisión de circuito | Supervisa la continuidad de circuitos de disparo, control o de corriente/tensión. | Detecta fallas en los propios circuitos de protección (ej. bobina de disparo abierta), evitando fallas ocultas del sistema de protección. |
| 79 | Relé de recierre automático | Ejecuta el recierre automático de un interruptor tras un disparo, generalmente en líneas aéreas. | Mejora la continuidad de servicio ante fallas transitorias (la mayoría de fallas en líneas aéreas son de naturaleza temporal). |
| 81 | Relé de frecuencia (81O/81U) | Detecta sobrefrecuencia (81O) o subfrecuencia (81U), y en algunos casos tasa de cambio de frecuencia (81R o ROCOF). | Crítico para la estabilidad del sistema; base de los esquemas de deslastre automático de carga (ELS) ante déficit de generación. |
| 85 | Relé de teleprotección (canal piloto) | Recibe y envía señales lógicas de disparo/bloqueo entre extremos de una línea a través de un canal de comunicación. | Permite esquemas de protección de línea de alta velocidad y alta selectividad (ej. esquemas POTT, DCB, POR). |
| 86 | Relé auxiliar de bloqueo (lockout) | Recibe la señal de disparo de las protecciones principales y bloquea el cierre del interruptor hasta reposición manual. | Evita el recierre de un equipo con falla interna no despejada (ej. transformador o generador con falla grave). |
| 87 | Relé diferencial | Compara corrientes de entrada y salida de una zona protegida (transformador, generador, línea, barra); opera ante diferencias significativas. | Ofrece protección de alta velocidad y muy alta selectividad, considerada la protección principal (primaria) del equipo protegido. |
| 87T / 87G / 87B / 87L | Diferencial de transformador / generador / barra / línea | Variantes de la función 87 aplicadas según el equipo protegido. | Cada variante incorpora compensaciones específicas (relación de transformación, corrientes de magnetización, estabilización) según el elemento. |
Consideración final
En un esquema de protección real, estas funciones no operan de forma aislada: se combinan (por ejemplo 50/51 + 67 + 87 para protección de líneas, o 87T + 49 + 63 + 26 para transformadores) formando esquemas redundantes de protección primaria y de respaldo (backup). La correcta selección, ajuste y coordinación de estas funciones —respaldada por estudios de cortocircuito y coordinación de protecciones— es lo que garantiza la seguridad, selectividad y confiabilidad del sistema eléctrico en su conjunto.
