Por: Julio Arroyo Gil• 2º Director DOMINION GLOBAL Chile.
Un modelado preciso de cortocircuitos constituye la base para un sistema eléctrico seguro, confiable y correctamente protegido. Comprender cómo contribuye cada componente eléctrico durante una condición de falla es esencial para diseñar redes eficientes, seleccionar adecuadamente los equipos y garantizar la continuidad del servicio.

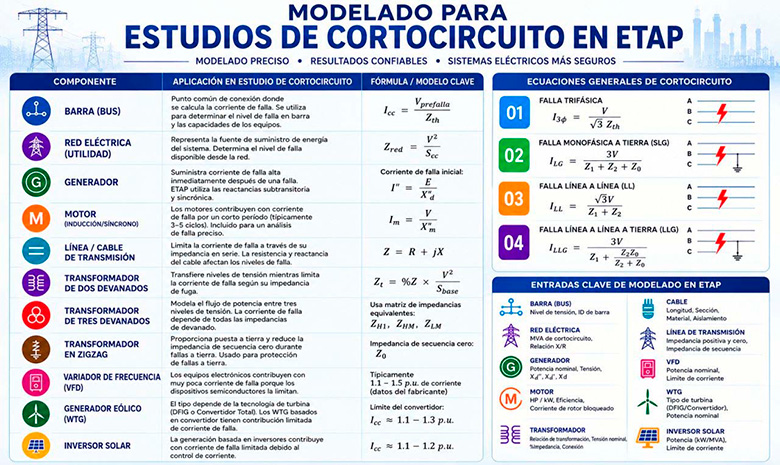

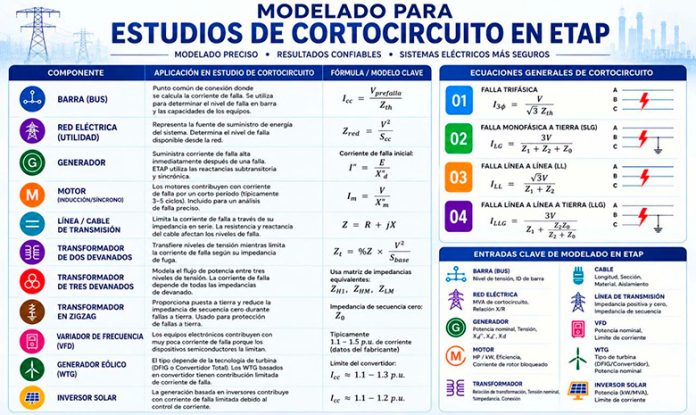

En esta guía se resumen los principales modelos utilizados en ETAP para estudios de cortocircuito:

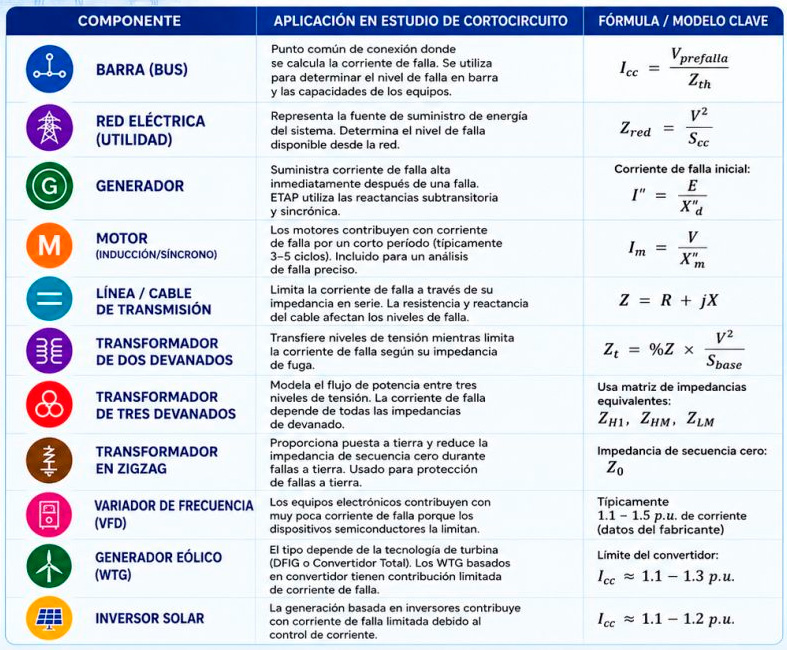

🔹 Modelado de barras (Bus)
🔹 Modelado de la red eléctrica (Utility Grid)
🔹 Contribución de generadores y motores
🔹 Modelado de líneas de transmisión y cables
🔹 Transformadores de dos devanados, tres devanados y Zigzag
🔹 Modelos de VFD, aerogeneradores (WTG) e inversores solares

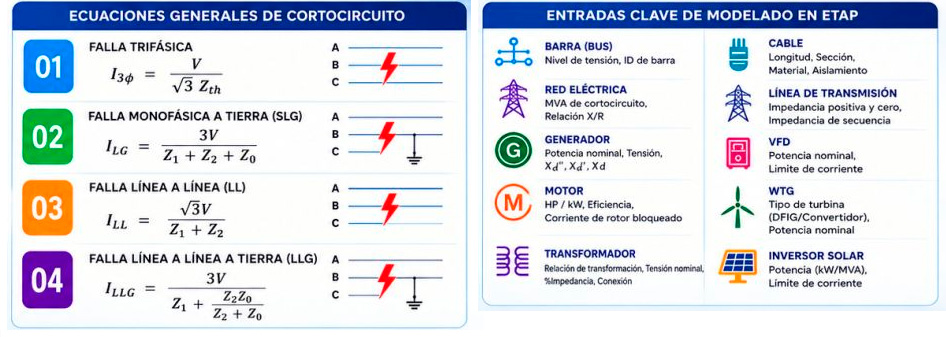

🔹 Ecuaciones fundamentales para el cálculo de cortocircuitos
🔹 Parámetros esenciales para el modelado en ETAP
El dominio de estos conceptos permite:
✅ Realizar cálculos de corriente de falla con mayor precisión.
✅ Seleccionar correctamente interruptores y equipos de protección.
✅ Verificar la capacidad interruptiva de los equipos eléctricos.
✅ Coordinar adecuadamente las protecciones del sistema.
✅ Cumplir con los criterios establecidos en las normas IEC 60909 y ANSI/IEEE.
El aprendizaje continuo y la correcta parametrización de los modelos en ETAP son fundamentales para desarrollar sistemas eléctricos más seguros, confiables y resilientes.
¿Qué estudio utiliza con mayor frecuencia en sus proyectos de ETAP?
⚡ Cortocircuito
⚡ Flujo de carga (Load Flow)
⚡ Arc Flash
⚡ Coordinación de protecciones
