Profinet: El idioma común de las fábricas modernas

ELECTRICISTAS PORTAL

¿Qué es Profinet?

Para entender PROFINET, primero debemos entender qué es una red industrial y por qué no basta con usar el mismo cable que tenemos en casa.

Del correo electrónico a la máquina industrial

Imaginemos dos tipos de comunicación muy distintos:

  1. Enviar un correo electrónico: No importa si tarda 2 segundos o 10 en llegar. Lo importante es que llegue. Si hay mucho tráfico en la red, el correo puede esperar su turno sin consecuencias graves.

  2. Detener una cinta transportadora: Si una máquina debe parar para evitar que un producto se derrame, la orden debe llegar sin demora y siempre en el tiempo esperado. No puede haber «atascos» ni esperas. Esto es lo que los ingenieros llaman comunicación determinista y en tiempo real.

Profinet es un estándar de comunicación industrial, diseñado específicamente para conectar y hacer hablar entre sí a todos los dispositivos de una fábrica o planta industrial: controladores (como un PLC), robots, motores, sensores, variadores de frecuencia, etc..

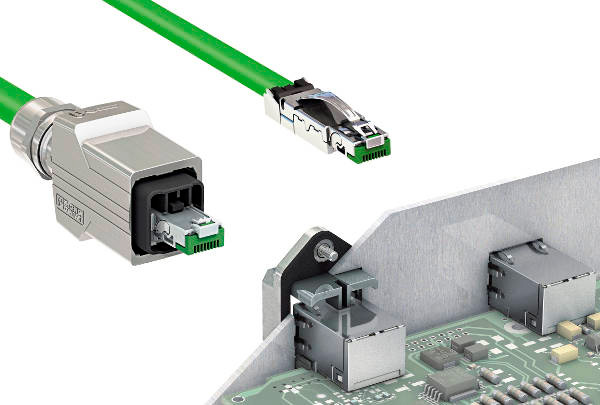

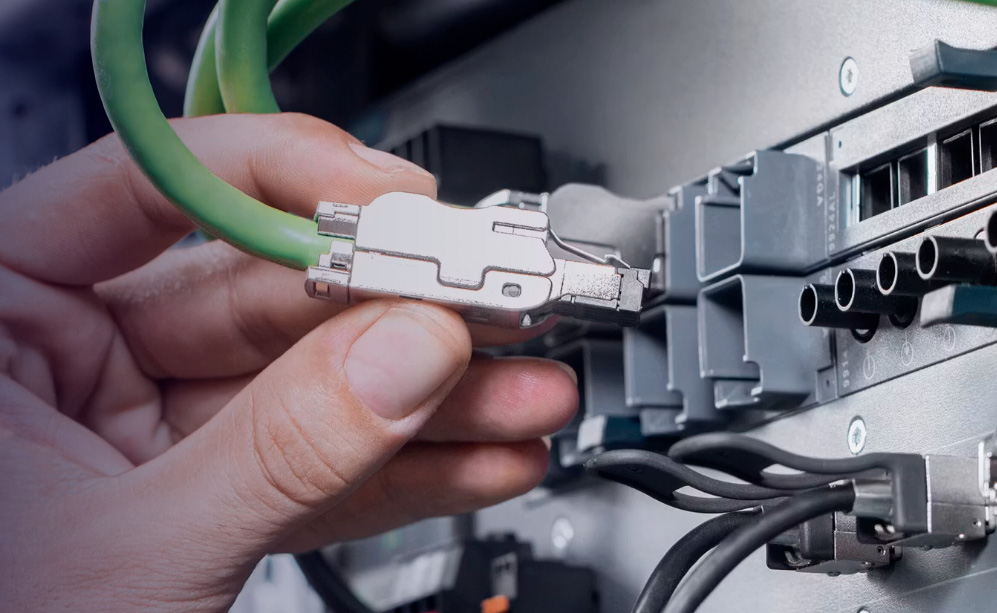

Fue creado por la misma organización que desarrolló PROFIBUS (su predecesor, basado en un cableado serie), pero da un salto tecnológico al utilizar Ethernet industrial. Esto no es simplemente usar el mismo cable que en una oficina. El «industrial» implica que los componentes (cables, conectores) son más robustos para soportar vibraciones, temperaturas extremas e interferencias electromagnéticas típicas de un entorno fabril.

¿Cómo logra Profinet la velocidad y el «tiempo real»?

Para lograrlo, Profinet utiliza un «truco» muy inteligente. Normalmente, la comunicación por red se estructura en capas (el modelo OSI):

  • Capa 1 y 2: El cable y la señal eléctrica.

  • Capa 3 y 4: La lógica de enrutamiento (IP, TCP/UDP).

  • Capa 7: La aplicación final.

Las capas 3 y 4 son útiles para navegar por Internet, pero añaden una demora variable (latencia) que es inaceptable para controlar una máquina.

PROFINET en tiempo real (PROFINET RT) se salta las capas 3 y 4 (TCP/IP) para los datos críticos. El telegrama de datos lleva una etiqueta especial, llamada EtherType 0x8892, que le indica a la red que debe ir directamente de la capa 2 (Ethernet) a la capa 7 (la aplicación) sin pasar por el «peaje» de las capas intermedias. Esto acelera la comunicación y la hace predecible.

Tipos de comunicación: Ciclo vs. Evento

PROFINET maneja dos tipos de datos para ser eficiente:

  1. Datos cíclicos (I/O data): Son los datos que se intercambian constantemente en un ciclo fijo. Por ejemplo, cada 1 ms, el controlador lee el estado de un sensor y envía la orden a un motor. Son los datos «críticos» de producción.

  2. Datos acíclicos: Son información que no necesita actualizarse tan rápido. Por ejemplo, los datos de diagnóstico, la configuración de un dispositivo o parámetros que se cambian ocasionalmente. Estos sí pueden usar TCP/IP para su transmisión.

Niveles de rendimiento: de A a D

No todas las aplicaciones necesitan la misma velocidad. PROFINET define varios «niveles de conformidad» (CC-A, B, C, D) para adaptarse a diferentes necesidades:

  • CC-A (Conformity Class A): El nivel básico. Ofrece comunicación en tiempo real (RT) con tiempos de ciclo de 1 a 512 ms, suficiente para la automatización de procesos general.

  • CC-B (Conformity Class B): Añade funcionalidades de diagnóstico avanzado y redundancia en la red (MRP), ideal para plantas más complejas.

  • CC-C (Conformity Class C): Soporta Comunicación Síncrona en Tiempo Real (IRT) para las aplicaciones más exigentes. Logra tiempos de ciclo inferiores a 250 microsegundos (¡e incluso hasta 31.25 µs!), con una precisión y sincronización absoluta. Es fundamental para el control de movimiento de alta precisión, como en robots o ejes sincronizados.

  • CC-D (Conformity Class D): Es el nivel más avanzado, que incorpora las últimas tecnologías de la red de tiempo sensible (TSN) para lograr un rendimiento extremo y latencias ultrabajas.

En resumen

PROFINET es la evolución lógica de las redes industriales. Al usar Ethernet como base, es más rápido, flexible y escalable que sus predecesores, permitiendo que todos los dispositivos de una fábrica compartan la misma red de alta velocidad para datos de control, diagnóstico y, por qué no, hasta para conectar una cámara IP de vigilancia, todo al mismo tiempo.

En Chile, puedes comprar productos PROFINET (cables, conectores, switches y módulos de automatización) a través de distribuidores autorizados de automatización industrial, tiendas especializadas y plataformas en línea. [Indu-Solchile]
Las principales opciones para adquirir estos componentes según su categoría son las siguientes:
Distribuidores Especializados en Cables y Conectores

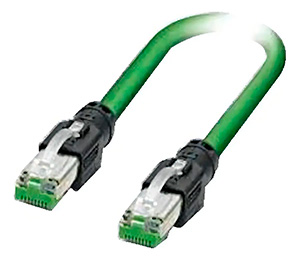

  • NDU: Es un distribuidor clave de conductores eléctricos que mantiene stock físico en Chile para entrega rápida. Puedes encontrar opciones de alta calidad como el Cable Profinet standard (2×2) cat,5E Siemens en rollo de 500m. [1]
  • Desimat: Distribuidor oficial de la prestigiosa marca alemana LAPP en Chile. Ofrecen la línea ETHERLINE, ideal para transmisión de datos segura en entornos industriales hostiles mediante sistemas y cables compatibles con PROFINET. [1]
  • Helukabel Chile: Sucursal directa de la marca alemana que cuenta con un extenso catálogo de cables PROFINET diseñados específicamente para soportar interferencias electromagnéticas (CEM) y movimiento constante. [1]
