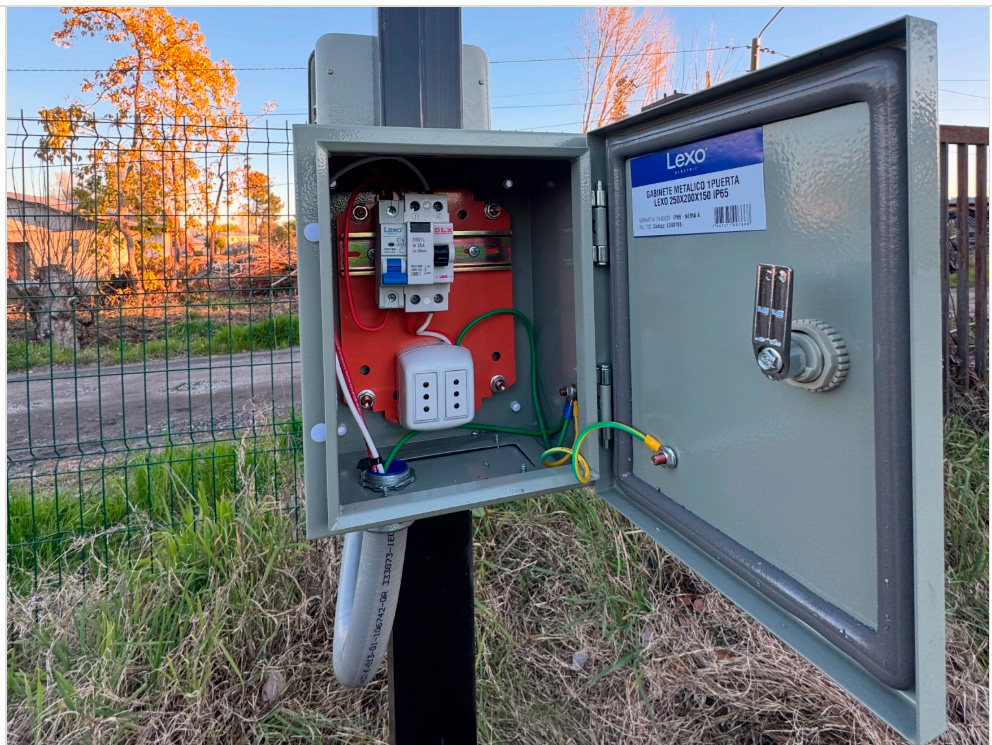

Introducción al RIC N°01 (Empalmes): cuándo es necesario un empalme adicional

1. Punto de partida

El RIC N°01 establece las exigencias generales para los empalmes de las instalaciones de consumo, en baja y media tensión. Su lógica de base es que toda instalación de consumo se conecta a la red mediante un empalme único.

El punto 5.6 introduce la excepción que nos interesa: en una propiedad se pueden instalar tantos empalmes como instalaciones eléctricas haya, siempre que permanezcan separadas y no compartan canalizaciones ni tableros, aun cuando estén asociadas a un único Rol de Avalúo Fiscal.

El pliego no define una lista de causales de «necesidad». Permite el empalme adicional cuando existe una segunda instalación realmente independiente. Por eso el criterio de decisión es técnico y de diseño, y los escenarios que siguen son un marco de análisis, no una enumeración reglamentaria.

2. Por qué el tema es hoy más relevante

La capacidad del empalme se determina según la potencia total instalada, ajustada a valores normalizados del anexo 1.3. Puede ser igual o inferior a esa potencia, pero nunca superior. Con cocción y calefacción eléctrica, bombas de calor, talleres y recarga de VE, muchas instalaciones superan los estándares para los que se dimensionaron. Hay dos respuestas posibles: ampliar el empalme existente o crear un segundo empalme. Elegir bien entre ambas es el núcleo del análisis.

3. Cuándo corresponde un empalme adicional

a) Existe una segunda instalación independiente en la misma propiedad (RIC N°01, 5.6)
Es el caso típico: vivienda principal y una segunda vivienda, un local, un taller, una bodega o una construcción dependiente. Lo determinante es que puedan operar sin compartir tableros ni canalizaciones. El Rol de Avalúo único no lo impide.

b) El aumento de carga no es resoluble ampliando el empalme actual, y las cargas son segregables
Ocurre por limitaciones de la red o de la acometida, o porque la distribuidora no dio factibilidad para más capacidad. Si las nuevas cargas pueden agruparse en una instalación separada, el segundo empalme evita rediseñar toda la instalación existente. Si las cargas no son separables, el camino es ampliar la capacidad.

c) Recarga de vehículos eléctricos (RIC N°15, 7.2)
Hay un caso excepcional para instalaciones en construcciones dependientes con numeración municipal única propia: se puede instalar un segundo empalme específico para la IRVE. Sus canalizaciones y tableros deben quedar separados eléctricamente del primer empalme. Solo podrían compartir una tierra existente si ambos empalmes se alimentan del mismo transformador, además de cumplir la sección 11 de ese pliego.

d) Edificios y recintos concentrados
Aquí el empalme adicional se prevé en el diseño. Los recintos concentrados deben dejar al menos un 15% de superficie libre, y el alimentador debe contar con una segunda disposición de ductos, ambos para futuros aumentos de capacidad o de cantidad de empalmes.

4. Cuándo no es la solución

5. Consideraciones antes de decidir

• Factibilidad de la distribuidora. Debe conectar y puede denegar la energización si detecta condiciones de riesgo (5.4).
• Independencia real. Se debe verificar cada tablero, ducto y recorrido. Es el error más frecuente de interpretación.
• Costos y operación. Cada empalme implica su propia declaración, caja, medidor y contrato, con cargos fijos duplicados.
• Puesta a tierra. Para el caso general de 5.6 no tengo verificado el criterio de compartir o separar tierras. Confírmelo en el texto vigente y con la SEC antes de proyectar.
• Vigencia del texto. Contraste siempre con la versión vigente publicada por la SEC.

6. Criterio resumido

1. ¿Las cargas nuevas pueden formar una instalación independiente, sin compartir tableros ni canalizaciones? Si es así, el empalme adicional es viable bajo 5.6.
2. Si no pueden separarse, corresponde ampliar capacidad, evaluando antes un SGC si la carga es recarga de VE.
3. Confirmar factibilidad con la distribuidora y comparar costo total de ambas opciones.

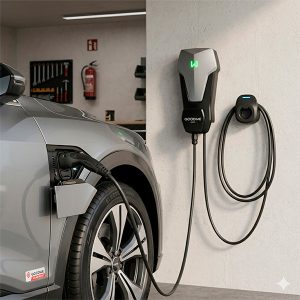

RIC N°15: infraestructura de recarga de vehículos eléctricos (IRVE)

Sobre este tema próximamente realizaremos un articulo aparte, pero si es bueno tener en cuenta lo siguiente:

Versión y alcance

La SEC publicó durante 2024 una versión actualizada del RIC N°15, con mejoras en seguridad, eficiencia y compatibilidad tecnológica. Es la que analizo aquí. Verifique en el sitio de la SEC que no exista una versión posterior. Ministerio de Energía

• Aplica a toda IRVE, pública o privada, para vehículos livianos, medianos y pesados. Se lee en conjunto con los demás RIC del D.S. N°8.
• El D.S. N°12/2022 (interoperabilidad) es fuente reglamentaria complementaria.
• No aplica a carga inductiva, pantógrafos ni intercambio de baterías (5.13).
• El proyecto y la declaración los hace un instalador autorizado (5.3 y 5.14). En modos 1 a 3 pueden ser clases A a D según potencia y tensión. En modo 4 (CC) solo A o B.

Modos de carga (sección 6)

Empalme (sección 7): el vínculo con RIC N°01

Esta sección es la que responde al planteamiento original.

• 7.1 y 7.4: los empalmes se diseñan según RIC N°01 y los valores normalizados de su anexo 1.3, o mayores si el requerimiento lo exige. La capacidad se define por la potencia instalada de la IRVE más las otras cargas del mismo empalme.
• 7.2: con empalme único se usan las configuraciones a) y b) de la Fig. 15.3.1. El segundo empalme exclusivo para IRVE (configuración c) es un caso excepcional: instalaciones en construcciones dependientes con numeración municipal única propia.
  • Canalizaciones y tableros deben quedar separados eléctricamente del primer empalme.
  • Solo pueden compartir una tierra existente si ambos empalmes se alimentan desde el mismo transformador, y además deben cumplir la sección 11.
• 7.3: si la IRVE cuelga de servicios comunes en edificios, requiere autorización previa del administrador. Si la suma supera la capacidad del empalme y este no se modifica, se debe instalar un SGC.
• 7.5: con SGC (o SPA), la potencia instalada de la IRVE es la suma de los PCS más el factor de gestión mínimo del SGC multiplicado por la suma de los SAVE.
• 7.6: la unidad de medida del empalme no puede estar dentro del SAVE.

Implicancia práctica: un SGC o SPA permite dimensionar el empalme con la potencia gestionada y no con la nominal de los cargadores. Esa es la herramienta reglamentaria para cargas crecientes sin ampliar o duplicar empalmes, y conviene evaluarla antes de pedir un empalme adicional.

Tableros, alimentadores y circuitos (secciones 8, 9 y 12)

• Las protecciones de la IRVE van en un tablero dedicado o en uno existente, con placa «Alimentación de infraestructura de recarga de vehículos eléctricos IRVE» e identificación en el unilineal (8.3 y 8.4).
• Alimentadores en cobre, sección mínima 4 mm² (9.2). En MT se admite aluminio bajo RIC N°04.
• Factor de demanda igual a 1 por defecto. Solo con SGC se pueden aplicar los rangos de la tabla 15.1 (9.4).
• Circuitos exclusivos por SAVE o PCS, individuales (12.1 y 12.2). Los circuitos múltiples solo con ductos de barras.
• Sobrecorriente: 1,10 × In del SAVE, con estudio de coordinación y selectividad (12.6).
• Diferenciales en modo 3: tipo B, o tipo A de 30 mA más detección de fuga CC >6 mA. Para SAVE mayores a 100 kW se permite hasta 300 mA (12.5).
• Sobretensiones: tipo 2 obligatorio en recarga pública (12.7).

Puesta a tierra (sección 11)

• PCS en esquema TN-S. SAVE en TN-S o TT.
• Una IRVE junto a una instalación existente puede usar su tierra si el conjunto cumple el 11.5, medido por caída de potencial o pinza. Alternativamente, una tierra nueva conectada a la existente (11.7).

Conexión a una instalación existente (sección 13)

Es relevante para instaladores en remodelaciones:

• Intervenir un tablero existente (13.2):
  • Todos los circuitos con protección diferencial. En instalaciones anteriores al D.S. N°8, al menos los circuitos de enchufes.
  • Conductores protegidos contra sobrecarga.
  • Verificación de puntos calientes: inspección visual bajo 10 kW, termografía sobre 10 kW.
• No intervenir (13.3): nuevo tablero general entre el medidor y la instalación, con protecciones omnipolares y alimentador continuo hacia el tablero existente.

Tipos de instalación (sección 14)

• Individuales: viviendas, oficinas, talleres, etc.
• Edificios y conjuntos habitacionales:
  • «Preparados» significa 100% de los estacionamientos con PCS o SAVE, y «semi preparados» al menos 50%.
  • SAVE de al menos 3,7 kW.
  • Medición independiente por punto.
  • Potencia gestionable por SGC y SPA remotos.
• Recarga pública:
  • Mínimo 11 kW trifásico o 7 kW monofásico por conector.
  • OCPP 1.6 o superior.
  • Modos 3 o 4 (no modo 2).
• Electroterminales:
  • Respaldo de emergencia.
  • Sobre 1 MW, al menos dos transformadores.
  • Solicitud de factibilidad técnica según la NT de Distribución.

También se regula V2G (sección 17), que exige el proceso de generación distribuida y protección RI con anti-isla.

Cómo se relaciona con el punto 5.6 de RIC N°01

Recuerde siempre actualizar o confirmar en la SEC si algún pliego ya fue actualizado.
