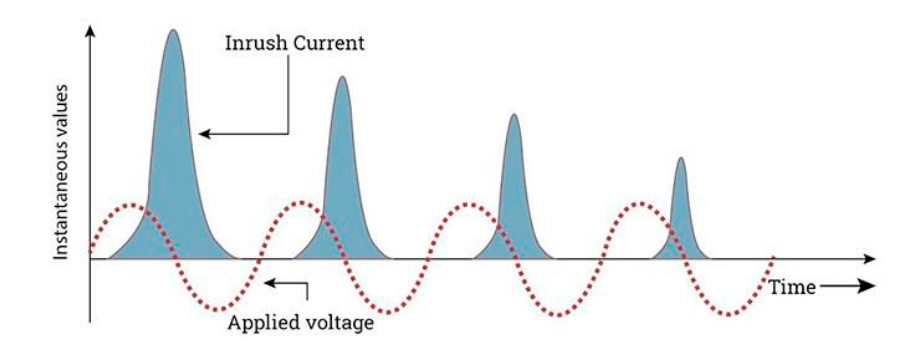

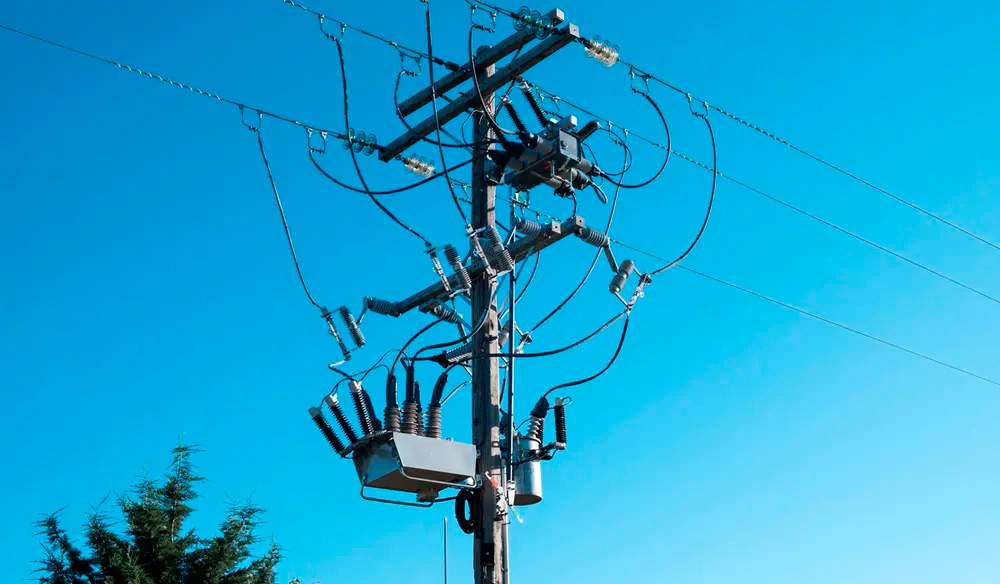

Cuando un transformador se conecta a la red eléctrica, el núcleo de hierro debe establecer nuevamente su flujo magnético. Durante ese instante inicial puede aparecer una corriente muy grande llamada corriente de magnetización de irrupción (Inrush Current).
Esta corriente:
- Puede alcanzar valores de 5 a 10 veces la corriente nominal del transformador (en algunos casos incluso más).
- Tiene una duración corta: normalmente desde milisegundos hasta algunos segundos, dependiendo del diseño del transformador y las condiciones de conexión.
- No corresponde a un cortocircuito; es un fenómeno normal de operación.
Ejemplo:
Un transformador de 500 kVA, con una corriente nominal aproximada de 720 A en baja tensión, podría presentar durante la conexión una corriente Inrush de varios miles de amperes durante un breve período.
¿Por qué se produce la corriente Inrush?
La causa principal es la saturación del núcleo magnético.
Al energizar un transformador influyen:
1. Punto de conexión de la onda de tensión
Si el interruptor cierra cuando la tensión está en un punto desfavorable de la onda senoidal, el flujo magnético puede aumentar excesivamente.
2. Magnetismo residual del núcleo
El hierro del transformador puede conservar un flujo magnético remanente de una operación anterior, sumándose al nuevo flujo generado.
3. Características constructivas
Influyen:
- Tipo de acero magnético.
- Diseño del núcleo.
- Potencia del transformador.
- Impedancia del sistema.
- Forma de conexión.
¿En qué consiste la restricción Inrush?
La restricción de corriente de magnetización es una técnica incorporada en los relés de protección diferencial de transformadores para diferenciar entre:
- Una corriente Inrush normal al energizar.
- Una corriente de falla interna real dentro del transformador.
Sin esta función, el relé diferencial podría interpretar la gran corriente inicial como un cortocircuito interno y ordenar la desconexión innecesaria del transformador.
Principio de funcionamiento
Los relés modernos analizan características que permiten reconocer una corriente Inrush:
1. Análisis de armónicos
La corriente Inrush tiene una elevada presencia de:
- Segundo armónico (2ª armónica) → característica típica del Inrush.
El relé mide el contenido armónico y, si detecta un nivel suficiente, bloquea temporalmente la protección diferencial.
Ejemplo:
- Corriente diferencial alta + alto contenido de 2ª armónica → probable Inrush → no dispara.
- Corriente diferencial alta + bajo contenido armónico → probable falla interna → dispara.
2. Restricción por forma de onda
El relé también puede analizar:
- Asimetría de la corriente.
- Duración del fenómeno.
- Saturación del núcleo.
- Dirección del flujo de potencia.
3. Bloqueo o retardo controlado
Durante la energización:
- El transformador absorbe una corriente elevada.
- El relé detecta características de Inrush.
- Bloquea temporalmente la orden de disparo.
- Cuando la corriente vuelve a valores normales, la protección queda activa nuevamente.
Objetivo principal de la restricción Inrush
El objetivo fundamental es:
✅ Evitar disparos falsos del interruptor
Protege la continuidad del servicio eléctrico.
✅ Mantener activa la protección diferencial
Permite que una falla real dentro del transformador sea despejada rápidamente.
✅ Mejorar la selectividad del sistema
La protección actúa solamente cuando corresponde.
✅ Aumentar la confiabilidad del sistema eléctrico
Aplicaciones principales
Se utiliza en:
- Transformadores de potencia
- Transformadores de distribución.
- Transformadores elevadores de centrales eléctricas.
- Reactores.
- Motores de gran potencia.
- Sistemas industriales con grandes cargas inductivas.
Diferencia entre Inrush y una falla interna
| Característica | Inrush | Falla interna |
|---|---|---|
| Origen | Energización del núcleo | Daño interno del equipo |
| Duración | Corta | Continúa hasta despeje |
| Nivel de corriente | Muy alta | Alta |
| Contenido de 2ª armónica | Elevado | Bajo |
| Debe disparar protección | No | Sí |
| Acción del relé | Restricción/bloqueo | Apertura del interruptor |
En resumen
La Restricción de Corriente de Magnetización Inrush es una función de protección que permite que un transformador pueda ser energizado sin que su alta corriente inicial provoque un disparo incorrecto del sistema de protección. Su objetivo es distinguir una condición normal de arranque magnético de una falla eléctrica real, aumentando la seguridad y disponibilidad de la instalación.
