La simbología eléctrica es el lenguaje gráfico mediante el cual se representa una instalación eléctrica en planos y diagramas. Su correcta utilización permite identificar conductores, canalizaciones, tableros, protecciones, interruptores, enchufes, luminarias, motores y otros componentes sin necesidad de representar gráficamente cada elemento en forma realista.
Para un instalador eléctrico, proyectista, técnico o profesional del área, interpretar correctamente esta simbología es fundamental para comprender un proyecto y ejecutar una instalación de acuerdo con lo proyectado.
En Chile, la presentación de los proyectos de instalaciones de consumo debe considerar el marco reglamentario establecido por la Superintendencia de Electricidad y Combustibles (SEC) y, particularmente, el Pliego Técnico Normativo RIC N.º 18 – Presentación de proyectos.
El RIC N.º 18 establece, entre otras materias, los criterios para la elaboración de planos, diagramas unilineales, cuadros de carga, rotulación y simbología de los proyectos eléctricos.
¿Qué es la simbología eléctrica?
Un símbolo eléctrico es una representación gráfica convencional que permite identificar un componente, equipo, función o característica de una instalación eléctrica.
El objetivo de utilizar símbolos normalizados o definidos técnicamente es facilitar la comunicación entre las diferentes personas que participan en un proyecto.
Un plano eléctrico correctamente elaborado debe poder ser interpretado por diferentes profesionales sin depender de explicaciones verbales del proyectista.
Por ejemplo, en lugar de dibujar físicamente una luminaria, un interruptor o un enchufe, se utiliza una representación gráfica que permite identificar rápidamente su función y ubicación.
La simbología permite representar, entre otros:Tableros eléctricos.
| Componentes e Infraestructura | Equipos, Generación y Control |
|---|---|
| • Conductores | • Motores |
| • Canalizaciones | • Transformadores |
| • Cajas de derivación | • Generadores |
| • Cámaras | • Equipos de control |
| • Interruptores | • Protecciones |
| • Enchufes | • Sistemas de puesta a tierra |
| • Luminarias | • Equipos y cargas especiales |
- ¿Por qué es importante la simbología eléctrica?
La simbología cumple una función mucho más importante que simplemente «hacer más bonito» un plano.
Un proyecto eléctrico debe comunicar de manera clara: qué elemento existe → dónde está ubicado → qué función cumple → cómo se conecta → cuáles son suscaracterísticas técnicas.
Por esta razón, una representación incorrecta puede generar errores durante la construcción o modificación de una instalación.
Una cadena típica puede ser: Símbolo incorrecto → interpretación incorrecta → instalación incorrecta → condición insegura o incumplimiento técnico.
Por el contrario: Simbología correcta → interpretación uniforme → ejecución conforme al proyecto → mayor seguridad y trazabilidad.
Normativa chilena relacionada con la simbología eléctrica
Uno de los aspectos que suele generar confusión es la diferencia entre la antigua NCh Elec. 2/84 y el actual esquema de Pliegos Técnicos Normativos RIC.
NCh Elec. 2/84
La NCh Elec. 2/84 – Electricidad: Elaboración y presentación de proyectos estableció criterios para la elaboración y presentación de proyectos eléctricos y contiene las conocidas láminas históricas de símbolos eléctricos para planos de arquitectura.
La SEC todavía mantiene disponible esta documentación, incluyendo las láminas de símbolos eléctricos.
Sin embargo, es importante no confundir la existencia de estas láminas históricas con el marco reglamentario actual de presentación de proyectos.
RIC N.º 18 – Presentación de proyectos
El Pliego Técnico Normativo RIC N.º 18 establece las disposiciones técnicas que deben cumplirse en la elaboración y presentación de proyectos de instalaciones de consumo de energía eléctrica.
Su objetivo es establecer los criterios técnicos que deben utilizarse para presentar los proyectos destinados a ser ejecutados y, cuando corresponda, presentados ante la SEC.
Dentro de este pliego se encuentra el:
Anexo 18.3 – Simbología de proyectos eléctricos
Este anexo constituye una referencia fundamental para la representación gráfica de los componentes de los proyectos eléctricos.
El propio RIC N.º 18 establece que los componentes de una instalación deben representarse gráficamente en los planos utilizando la simbología indicada en su Anexo 18.3.
RIC N.º 18: la simbología debe estar identificada en el proyecto
Existe un punto especialmente importante que muchas veces se pasa por alto.
El RIC N.º 18 establece que todos los símbolos utilizados en los planos del proyecto eléctrico deben estar claramente descritos en un cuadro de simbología.
Este cuadro debe indicar las características técnicas correspondientes, según la naturaleza del elemento, pudiendo incluir información como:
- Nombre.
- Función.
- Uso.
- Corriente nominal.
- Corriente de ruptura.
- Grado de protección IP.
- Materialidad.
- Otras características técnicas relevantes.
Esto significa que un plano profesional no debería depender exclusivamente de que el lector «reconozca» visualmente todos los símbolos.
El cuadro de simbología forma parte de la documentación técnica que permite interpretar correctamente el proyecto.

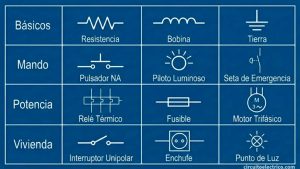

Principales grupos de simbología eléctrica
Para estudiar la simbología eléctrica resulta conveniente organizar los símbolos por función.

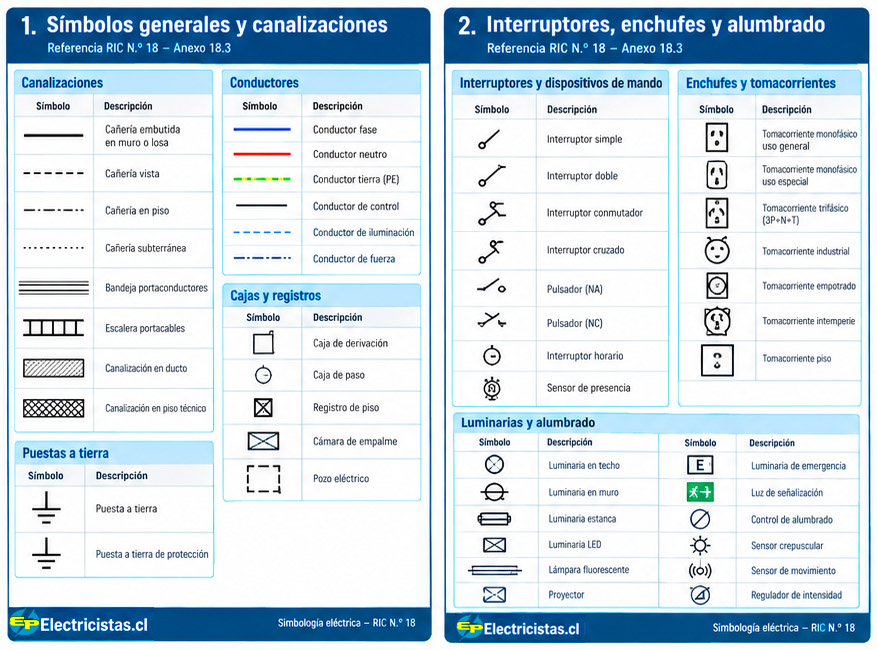

1. Canalizaciones y elementos generales
Dentro de la representación gráfica de una instalación podemos encontrar elementos relacionados con:
| Soporte, Canalización y Pasos | Conductores, Alimentación y Conexiones |
|---|---|
| • Canalizaciones | • Conductores |
| • Cajas | • Cruces |
| • Cámaras | • Derivaciones |
| • Bandejas portaconductores | • Alimentaciones |
| • Escalerillas | • Puestas a tierra |
| • Canalizaciones subterráneas |
- Estos elementos permiten interpretar cómo se distribuye físicamente la instalación.
2. Interruptores y dispositivos de mando
Los interruptores permiten representar diferentes funciones de control.
Dependiendo del proyecto pueden aparecer:
- Interruptores simples.
- Interruptores dobles.
- Interruptores de combinación.
- Pulsadores.
- Interruptores de control.
- Dispositivos de mando.
- Elementos de accionamiento.
Es importante diferenciar un dispositivo destinado al mando de un dispositivo destinado a la protección.
Un interruptor utilizado para controlar una luminaria no cumple necesariamente la misma función que un interruptor automático instalado en un tablero.
3. Enchufes y tomacorrientes
Los enchufes o tomacorrientes se representan mediante símbolos específicos que permiten identificar su función dentro del proyecto.
Dependiendo de la instalación pueden existir:
| Uso, Función y Destino | Tipo de Fase y Características Especiales |
|---|---|
| • Tomacorrientes de uso general | • Tomacorrientes monofásicos |
| • Tomacorrientes de fuerza | • Tomacorrientes trifásicos |
| • Tomacorrientes asociados a determinados equipos |
Además del símbolo, el proyecto debe entregar la información necesaria para determinar sus características y condiciones de utilización.
4. Luminarias y alumbrado
La simbología de alumbrado permite identificar:
- Luminarias.
- Lámparas.
- Equipos fluorescentes.
- Equipos LED.
- Luminarias especiales.
- Elementos de control del alumbrado.
En un plano de planta, la ubicación de la luminaria debe poder relacionarse con el interruptor o sistema de control correspondiente.
Por ejemplo:
Interruptor S1 → Luminaria L1
Interruptor S2 → Luminarias L2 + L3
Esta relación permite comprender cómo se distribuyen los circuitos de iluminación.

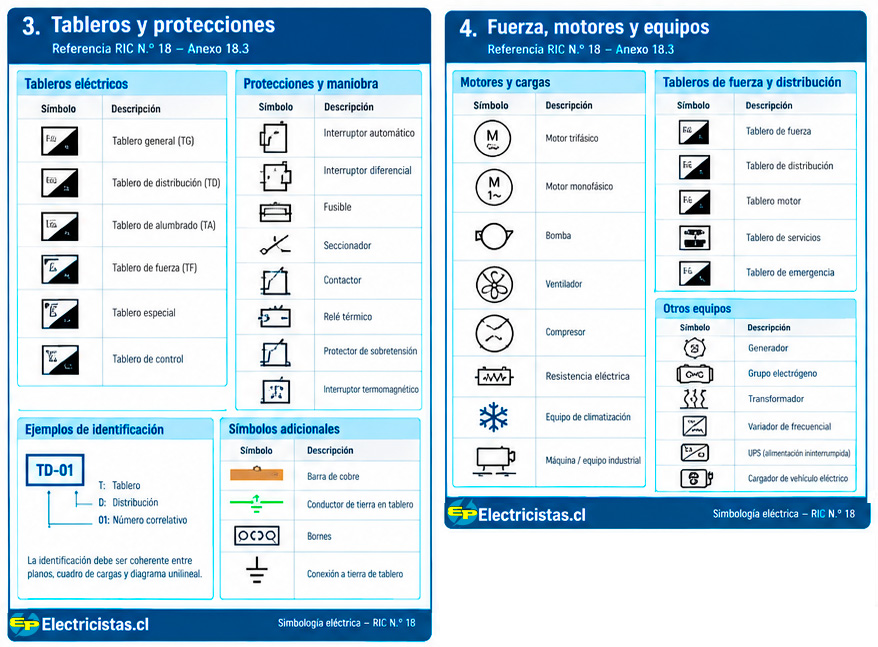

5. Tableros eléctricos
Los tableros constituyen uno de los elementos más importantes de cualquier proyecto eléctrico.
En los planos pueden identificarse:
- Tablero general.
- Tablero de distribución.
- Tablero de alumbrado.
- Tablero de fuerza.
- Tableros especiales.
- Tableros de control.
La identificación gráfica debe mantener correspondencia con:
Plano → cuadro de cargas → diagrama unilineal → especificaciones técnicas.
Por ejemplo, si en el plano aparece:
TD-01
el mismo tablero debería poder identificarse de manera coherente en el cuadro de cargas y en el diagrama unilineal.
6. Protecciones eléctricas
La simbología también permite representar los dispositivos destinados a protección y maniobra.
Entre ellos pueden encontrarse:
- Interruptores automáticos.
- Interruptores diferenciales.
- Protecciones contra sobretensiones.
- Fusibles.
- Seccionadores.
- Dispositivos de protección y control.
Pero existe una diferencia fundamental:
El símbolo identifica el componente; la información técnica define sus características.
Por ejemplo, representar un interruptor automático no indica por sí solo:
- Corriente nominal.
- Número de polos.
- Capacidad de ruptura.
- Curva de operación.
- Tensión asignada.
- Fabricante.
- Modelo.
Por ello, el símbolo debe complementarse con la información técnica correspondiente.

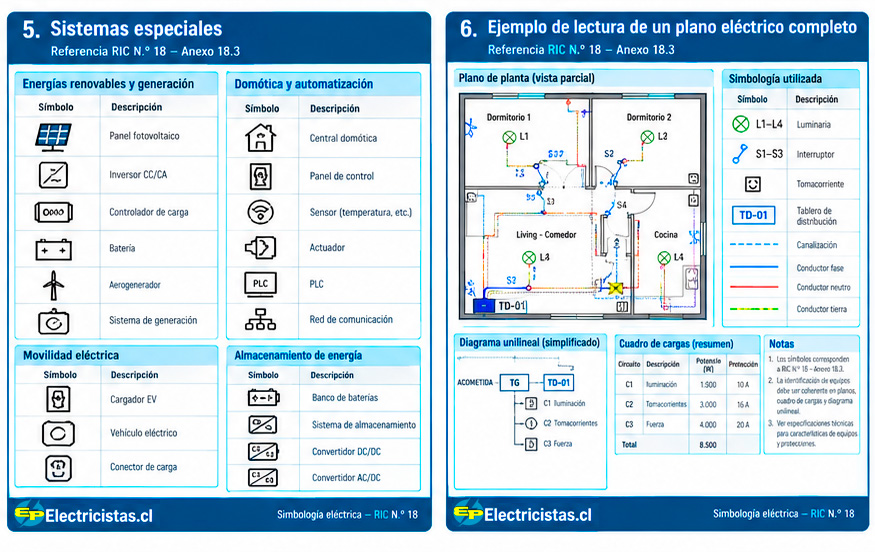

7. Motores y cargas de fuerza
En instalaciones industriales y comerciales la simbología debe permitir identificar las cargas de fuerza.
Entre ellas:
| Motores, Fuerza y Fluido | Climatización, Calefacción y Maquinaria |
|---|---|
| • Motores | • Equipos de climatización |
| • Bombas | • Resistencias |
| • Ventiladores | • Equipos de calefacción |
| • Compresores | • Máquinas |
En estos casos el plano debe relacionarse con el cuadro de cargas y el diagrama unilineal.
Una representación simplificada puede seguir la lógica:
Tablero → protección → circuito → sistema de mando → motor
8. Transformadores, generación y sistemas especiales
En instalaciones de mayor complejidad pueden aparecer símbolos correspondientes a:
| Potencia, Generación y Respaldo | Almacenamiento, Conversión y Electrónica |
|---|---|
| • Transformadores | • Baterías |
| • Generadores | • Equipos electrónicos |
| • Grupos electrógenos | • Sistemas fotovoltaicos |
| • Sistemas de respaldo | • Equipos de conversión |
| • Sistemas de almacenamiento |
En estos casos, además de la simbología, resulta fundamental disponer de las especificaciones técnicas y diagramas correspondientes.
La simbología eléctrica dentro de un plano
Un error frecuente es estudiar los símbolos de forma aislada.
En la práctica profesional, un símbolo debe interpretarse en relación con el resto del plano.
Por ejemplo:
[TABLERO] → [PROTECCIÓN] → [CANALIZACIÓN] → [CAJA] → [INTERRUPTOR] → [LUMINARIA]
Cada símbolo adquiere significado cuando se analiza dentro de la instalación completa.
Por esta razón, aprender simbología eléctrica no significa memorizar una colección de dibujos.
Significa aprender a leer un sistema eléctrico representado gráficamente.
Plano de planta, diagrama unilineal y cuadro de cargas
Un proyecto eléctrico profesional normalmente utiliza diferentes representaciones que deben ser coherentes entre sí.
| Plano de Planta (Ubicación Física) | Diagrama Unilineal (Lógica y Características) |
|---|---|
| Permite conocer: | Permite comprender: |
| • Ubicación física de los equipos y tableros | • Estructura general de la alimentación eléctrica |
| • Recorrido real de las canalizaciones en la obra | • Distribución de tableros, alimentadores y subalimentadores |
| • Distribución espacial de luminarias | • Organización lógica de los circuitos |
| • Ubicación exacta de interruptores y enchufes | • Dimensionamiento y tipo de las protecciones |
| • Especificaciones técnicas de conductores y canalizaciones | |
| • Configuración de la puesta a tierra | |
| • Principales características eléctricas del sistema (potencia, fases, etc.) |
El RIC N.º 18 establece que todo proyecto debe contar con un diagrama unilineal que muestre los detalles desde la acometida hasta la última protección de la instalación.
Cuadro de cargas
Permite organizar las cargas de la instalación y relacionarlas con sus respectivos circuitos.
El RIC N.º 18 contempla formatos específicos para cuadros de cargas y establece además la utilización de cuadros resumen cuando el proyecto contiene más de un cuadro de carga.
Ejemplo práctico de lectura
Supongamos una vivienda con un circuito de iluminación.
En el plano encontramos:
TD-01
Desde este tablero sale el:
C1 – Circuito de iluminación
El circuito alimenta:
- L1 – luminaria dormitorio.
- L2 – luminaria pasillo.
- L3 – luminaria living.
Y el control se realiza mediante:
- S1 – interruptor dormitorio.
- S2 – interruptor pasillo.
- S3 – interruptor living.
La lectura profesional no consiste simplemente en reconocer cada símbolo.
Hay que comprobar que:
Plano de planta
L1, L2 y L3 están correctamente ubicadas.
↓
Cuadro de cargas
El circuito C1 contiene las cargas correspondientes.
↓
Diagrama unilineal
C1 está conectado al tablero TD-01 y cuenta con la protección correspondiente.
↓
Especificaciones
Los componentes cumplen las características técnicas requeridas.
Esta trazabilidad es fundamental en un proyecto eléctrico.
¿Qué ocurre si el proyecto utiliza un símbolo que no aparece en el catálogo?
Esta es una situación cada vez más frecuente debido a la incorporación de nuevas tecnologías.
Por ejemplo:
- Domótica.
- Automatización.
- Sistemas fotovoltaicos.
- Cargadores de vehículos eléctricos.
- Sistemas de almacenamiento.
- Control inteligente.
- Equipos industriales específicos.
El RIC N.º 18 contempla que, si un componente no se encuentra en el catálogo de simbología, puede utilizarse una simbología distinta o complementaria, siempre que se cumplan las condiciones establecidas en el propio pliego.
En estos casos existe una regla profesional fundamental:
Si se utiliza una simbología particular, debe quedar claramente definida en el cuadro de simbología del proyecto.
Nunca se debe obligar al instalador o al inspector a interpretar por intuición un símbolo que no está definido.
Recomendaciones para elaborar un plano eléctrico profesional
Un buen plano debería cumplir, como mínimo, los siguientes criterios:
1. Utilizar simbología coherente
No utilizar diferentes símbolos para representar el mismo elemento dentro de un mismo proyecto sin una justificación.
2. Incorporar un cuadro de simbología
Todo símbolo utilizado debe poder identificarse claramente.
3. Mantener la trazabilidad
La información debe coincidir entre:
planos + cuadros de carga + diagrama unilineal + memoria + especificaciones técnicas.
4. Mantener una buena legibilidad
El plano debe poder imprimirse y visualizarse sin perder información.
5. Identificar correctamente los circuitos
Cada circuito debe poder relacionarse con su protección y carga.
6. No sobrecargar gráficamente el plano
Un plano con demasiada información superpuesta puede resultar técnicamente correcto pero prácticamente inútil.
7. Utilizar escalas adecuadas
El RIC N.º 18 contempla escalas preferentes para los planos de arquitectura y permite otras escalas según las necesidades justificadas del proyecto.
Requisitos de presentación de los planos según RIC N.º 18
El RIC N.º 18 no se limita a indicar símbolos.
También establece criterios de presentación de los planos.
Entre ellos se encuentran aspectos relacionados con:
- Formatos.
- Rotulación.
- Identificación de láminas.
- Ubicación geográfica.
- Croquis de ubicación.
- Representación de componentes.
- Cuadro de simbología.
- Diagramas unilineales.
- Cuadros de carga.
El pliego establece, además, que los planos deben mostrar gráficamente el esquema eléctrico y la forma constructiva de la instalación, incluyendo las vistas que correspondan y la ubicación de sus componentes.
Simbología eléctrica y nuevas tecnologías
La evolución de las instalaciones eléctricas está haciendo que los proyectos incorporen elementos que hace algunos años eran poco habituales.
Hoy pueden aparecer:
Fotovoltaica
Paneles → protecciones CC → inversor → protecciones CA → tablero.
Movilidad eléctrica
Empalme → tablero → protección → cargador → vehículo eléctrico.
Domótica
Sensores → controlador → actuadores → cargas.
Automatización
PLC → módulos de entrada/salida → contactores → motores.
Almacenamiento
Batería → sistema de gestión → inversor/cargador → tablero.
Esto demuestra que la simbología eléctrica no es un conjunto estático de dibujos: debe permitir representar instalaciones cada vez más complejas.
Simbología eléctrica: una herramienta de seguridad
Un plano eléctrico no es simplemente un documento gráfico.
Es parte de la información técnica utilizada para construir, verificar, modificar y mantener una instalación.
Por eso, la simbología debe considerarse también como una herramienta de seguridad.
Una representación clara permite:
- Reducir errores de interpretación.
- Facilitar la instalación.
- Facilitar la inspección.
- Facilitar el mantenimiento.
- Identificar circuitos.
- Identificar protecciones.
- Comprender la distribución eléctrica.
- Facilitar futuras modificaciones.
En una instalación correctamente documentada, el plano debe permitir conocer qué existe y cómo está conectado, incluso años después de terminada la obra.
Diferencia entre símbolo, identificación y característica técnica
Es importante separar tres conceptos.
Símbolo
Representa gráficamente el elemento.
Identificación
Permite saber exactamente cuál es el elemento dentro del proyecto.
Ejemplo:
TD-01
Características técnicas
Indican sus parámetros.
Ejemplo:
Interruptor automático 3P – 32 A – 10 kA
Por lo tanto:
Símbolo ≠ especificación técnica
El símbolo facilita la lectura gráfica, pero no reemplaza las características técnicas del componente.
La simbología eléctrica como lenguaje técnico
Puede entenderse un proyecto eléctrico como un lenguaje.
Los símbolos serían las «palabras».
Las líneas y conexiones serían la «gramática».
El cuadro de cargas sería parte de la «información estructurada».
El diagrama unilineal sería una representación simplificada de la arquitectura eléctrica.
Y la memoria y las especificaciones técnicas proporcionarían la información detallada necesaria para comprender y ejecutar el proyecto.
Por eso, saber leer simbología eléctrica es una de las competencias fundamentales de cualquier profesional del sector eléctrico.
Referencias normativas
Para profundizar en la materia se recomienda consultar directamente las fuentes oficiales.
Superintendencia de Electricidad y Combustibles – SEC
La SEC mantiene una sección específica donde publica los documentos correspondientes a la normativa técnica eléctrica y los Pliegos Técnicos Normativos RIC.
Pliego Técnico Normativo RIC N.º 18 – Presentación de proyectos
Documento que establece las disposiciones técnicas para la elaboración y presentación de proyectos de instalaciones de consumo.
Anexo 18.3 – Simbología de proyectos eléctricos
Debe utilizarse como referencia para la representación gráfica de los componentes del proyecto.
NCh Elec. 2/84
Documento histórico que contiene las conocidas láminas de simbología eléctrica para planos de arquitectura y que continúa disponible en la documentación publicada por la SEC.
Importante: antes de utilizar una norma, pliego o documento técnico para diseñar, ejecutar o declarar una instalación, se debe verificar siempre su versión y vigencia directamente en las fuentes oficiales correspondientes.
Conclusión
La simbología eléctrica es mucho más que un conjunto de figuras utilizadas en los planos.
Es un sistema de comunicación técnica que permite representar una instalación eléctrica de manera clara, ordenada y comprensible.
En Chile, el RIC N.º 18 – Presentación de proyectos, y particularmente su Anexo 18.3 – Simbología de proyectos eléctricos, constituye una referencia fundamental para la representación de los componentes de los proyectos de instalaciones de consumo.
Sin embargo, utilizar correctamente los símbolos es sólo una parte del trabajo.
Un proyecto profesional debe mantener coherencia entre:
Simbología → plano de planta → circuitos → cuadro de cargas → diagrama unilineal → especificaciones técnicas → instalación ejecutada.
Cuando todos estos elementos son coherentes, el plano deja de ser simplemente un dibujo y se convierte en lo que realmente debe ser:
una representación técnica precisa de la instalación eléctrica.
Material de consulta
Para ampliar sus conocimientos sobre normativa, proyectos e instalaciones eléctricas, recomendamos consultar periódicamente las publicaciones oficiales de la Superintendencia de Electricidad y Combustibles (SEC) y verificar siempre la versión vigente de los documentos técnicos.
Electricistas.cl continuará desarrollando material técnico orientado a profesionales, instaladores y especialistas del sector eléctrico chileno.
“Galería de simbología eléctrica – Referencia RIC N.º 18”
- Símbolos generales y canalizaciones
- Interruptores, enchufes y alumbrado
- Tableros y protecciones
- Fuerza, motores y equipos
- Simbología de sistemas especiales
- Ejemplo de lectura de un plano eléctrico completo
Importante: Siempre considerar que estas láminas son material gráfico referencial elaborado por Electricistas.cl, no una reproducción oficial de las figuras del RIC N.º 18. Para publicación normativa conviene mantener explícitamente la referencia al Anexo 18.3 y contrastar cada símbolo con el documento oficial SEC.
Si te gusto y es de utilidad nuestro contenido, coméntalo y comparte para continuar nuestro trabajo www.electricistas.cl
