La serie Acti 9 iC60 de Schneider Electric es una de las líneas de interruptores automáticos (disyuntores) más completas y confiables del mercado, y en Chile es ampliamente reconocida como un estándar de calidad para aplicaciones profesionales y residenciales de alto nivel.
🎯 Enfoque y Versatilidad
Esta serie no es para una única tarea; está diseñada para ser la columna vertebral de la protección eléctrica en una gran variedad de proyectos:
-
Desde el hogar hasta la industria: Se utiliza para proteger desde circuitos de iluminación y enchufes en viviendas hasta motores trifásicos, maquinaria y sistemas de climatización en entornos comerciales e industriales.
-

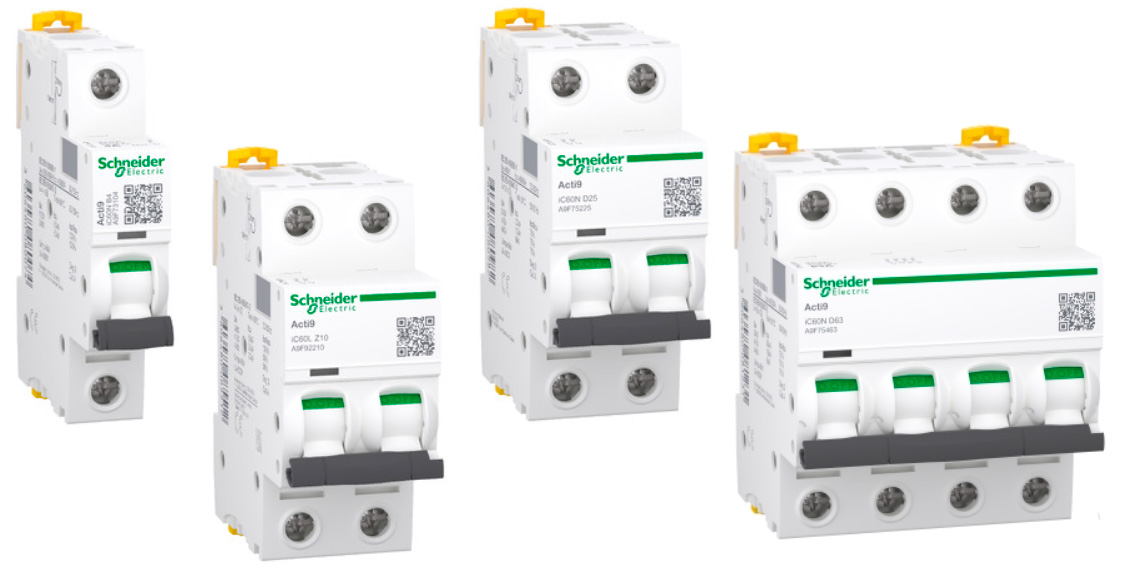

Amplia gama de configuraciones: En el mercado chileno es fácil encontrar estos interruptores en versiones de 1, 2, 3 y 4 polos (tetrapolares), con corrientes nominales que van desde los 6A hasta los 63A y curvas de disparo B, C y D, adaptándose a distintos tipos de cargas eléctricas.
🛡️ Seguridad ante todo: VisiSafe y VisiTrip
La línea Acti 9 se distingue por dos innovaciones clave que mejoran drásticamente la seguridad y el mantenimiento:
-
VisiSafe (Seguridad Visible): Este sistema garantiza que cuando el interruptor está en posición «OFF», el circuito está realmente aislado. Una franja verde visible te da la certeza absoluta de que puedes trabajar sin riesgo de descargas. Considerando que en nuestro país, donde las normativas de seguridad eléctrica son cada vez más exigentes, esta característica es un gran valor.
-
VisiTrip (Falla Visible): Cuando el interruptor se dispara por una sobrecarga o cortocircuito, no solo baja la palanca, sino que se muestra un indicador rojo. Esto permite identificar de forma rápida y sencilla qué interruptor ha saltado en un tablero lleno de ellos, reduciendo enormemente el tiempo de diagnóstico y reparación.
⚙️ Poder de Corte y Normativa Chilena
Un aspecto fundamental es su capacidad para soportar cortocircuitos. Los modelos más comunes en el país son:
-
iC60N: Ofrece un poder de corte de 10 kA (kiloamperios), lo que lo hace ideal para la mayoría de las instalaciones industriales, comerciales y residenciales con alta demanda.
-
iC60H: Para entornos aún más exigentes, encontramos el iC60H, que puede alcanzar un poder de corte de hasta 15 kA a 415V o incluso 42kA a 220V-240V según la norma IEC 60947-2.
Además, suelen cumplir con la certificación SEC, lo que garantiza que el producto está homologado para ser instalado legalmente en Chile y cumple con los estándares de seguridad del país.
🔌 Un Ecosistema Completo de Accesorios
Uno de los mayores puntos fuertes de la serie iC60 es su compatibilidad con una amplia gama de accesorios modulares, lo que la convierte en una solución escalable:
-
Diferenciales (Vigi iC60): Se pueden acoplar módulos de protección diferencial (interruptores de falla a tierra) de la misma familia para una protección completa.
-
Disparo por bobina (iMX+OF): Permite disparar el interruptor de forma remota, por ejemplo, con un pulsador de parada de emergencia.
-
Reenganche automático (ARA): Un avanzado accesorio que intenta rearmar el circuito automáticamente tras una falla, ideal para entornos críticos donde se busca minimizar el tiempo de inactividad.
-
Bloqueo con candado: Permite asegurar el interruptor en posición de encendido o apagado para evitar maniobras no autorizadas durante el mantenimiento.
-
Peines de conexión (Linergy): Facilitan la instalación y reducen el cableado al conectar varios interruptores en el tablero.
🏆 Conclusión: Un Producto «Premium» con Respaldo
La serie Acti 9 iC60 es la opción preferida por muchos electricistas e ingenieros en Chile, no solo por su confiabilidad y seguridad, sino porque ofrece soluciones para proyectos de todos los tamaños. Su robustez, sumada a la facilidad de instalación y la posibilidad de ampliar sus funciones con accesorios, la convierten en una inversión a largo plazo que justifica su posicionamiento en el mercado como un producto de primera línea
Características
- El interruptor automático de carril DIN iC60 Acti 9 es la nueva referencia en el campo de la distribución terminal en baja tensión para la protección de circuitos.
- El interruptor automático de carril DIN iC60 Acti 9 incluye muchas innovaciones gracias a los más de 40 años de experiencia de Schneider Electric.
Gracias a sus características exclusivas, el interruptor automático de carril DIN iC60 Acti 9 ofrece una seguridad total y una mayor continuidad del servicio.
– VISI-SAFE: Para garantizar la seguridad del funcionamiento y del trabajo de mantenimiento en los circuitos.
– Aislamiento de clase 2: Seguridad permanente para los operadores y el personal no cualificado.
– VISI-TRIP: Señaliza el defecto localmente reduciendo el tiempo de intervención.
– Dispositivos de protección adicionales y de alta inmunidad contra fugas a tierra: Mayor continuidad del servicio, especialmente en las redes y los entornos contaminados.
El interruptor automático de carril DIN iC60 Acti 9 es un interruptor de protección fácil de seleccionar y de instalar,
y respetuoso con el medio ambiente, ya que sus componentes son reciclables y recuperables al 100%.
Características técnicas
- Corriente nominal: de 1 a 63 A
- Gran variedad de poderes de corte de hasta 100 kA y curvas de disparo: B, C, D, etc.
- Cumplimiento de las normas UNE-EN 60898 o UNE-EN 60947-2, homologado por organismos oficiales nacionales
- Coordinación total con la gama de protección diferencial Acti 9 y con los interruptores automáticos Compact NSX
- Apto para el seccionamiento según la norma industrial UNE-EN 60947
- Tensión de empleo: hasta 440 V CA; tensión de aislamiento: 500 V
- Bloques diferenciales Vigi: iC60 Vigi
- Auxiliares opcionales: Indicación del estado y defecto, bobinas de disparo, disparo por infratensión, disparo por sobretensión
Aplicaciones
Distribución terminal en baja tensión
- Protección de circuitos eléctricos en todos los edificios industriales y terciarios
- Todas las aplicaciones, especialmente en redes y entornos contaminados
- Protección de circuitos de motor
- Protección de circuitos de CC
