Guía Práctica de Especificación de Tableros según IEC 61439 (Qué datos pedir al fabricante / ensamblador)

La norma IEC 61439 (principalmente partes 1 y 2 para tableros de potencia y control de baja tensión, o parte 3 para tableros de distribución para personas ordinarias – DBO) exige que el fabricante/ensamblador realice la verificación de diseño (design verification) y la verificación de rutina.

El tablero se trata como una “caja negra” con interfaces bien definidas. El especificador (proyectista o cliente) debe entregar datos claros para que el fabricante dimensione correctamente y declare las características de interfaz.

1. Datos que DEBE entregar el especificador (cliente / proyectista)

Agrupa la información en estas cuatro interfaces (modelo recomendado por guías de fabricantes como ABB, Hensel y IEC TR 61439-0):

A. Condiciones de servicio e instalación

• Ubicación exacta (interior/exterior, sala eléctrica, área industrial, etc.).
• Temperatura ambiente máxima y mínima (ej. +40 °C / -5 °C).
• Humedad relativa, condensación, altitud sobre el nivel del mar y grado de contaminación.
• Grado de protección IP e IK deseado (mínimo recomendado según ambiente).
• Tipo de montaje (mural, de piso, embutido) y dimensiones máximas permitidas (ancho × alto × fondo).
• Condiciones especiales: exposición UV, atmósfera corrosiva, vibraciones, sismo, EMC (ambiente A o B).

B. Datos del sistema de alimentación

• Tensión nominal: 400/230 V CA, 50 Hz (o el valor real del proyecto).
• Tipo de sistema de puesta a tierra: TN-S, TN-C-S, TT o IT.
• Corriente nominal de alimentación o del dispositivo aguas arriba (In del interruptor general o potencia del transformador en kVA + uk %).
• Corriente de cortocircuito presunta (Icp o Ik») en el punto de instalación (o datos completos del transformador).
• Categoría de sobretensión (normalmente III o IV).
• Detalles de entrada de cables: superior/inferior/lateral, material (Cu o Al), sección, tipo de terminales o prensacables.

C. Circuitos, cargas y esquema unifilar

• Lista completa de circuitos salientes (o esquema unifilar actualizado).
• Para cada circuito: corriente de diseño (Ib), tipo y calibre del dispositivo de protección (MCB, MCCB, fusible, con/sin diferencial RCD), curva de disparo.
• Tipo de cargas: óhmicas, inductivas (motores con factor de servicio), iluminación, etc.
• Factor de diversidad (RDF) si se conoce, o indicación clara de cargas simultáneas / intermitentes.
• Espacios de reserva o circuitos futuros.
• Circuitos de distribución hacia subtableros (con su Ib respectivo).

D. Requisitos operativos y de mantenimiento

• Personal que operará el tablero: calificado (electricistas) o no calificado (afecta forma de separación y acceso).
• Forma de separación interna deseada (Form 1 a 4b según IEC 61439-2). Recomendación común: Form 3b o 4b para tableros industriales o de distribución importante.
• Acceso requerido (puertas frontales, laterales, con o sin ventana de inspección).
• Requisitos especiales de etiquetado, colores de cables, identificación de fases, etc.

2. Datos y documentos que DEBE pedir al fabricante (checklist esencial)

Al solicitar cotización o en la especificación técnica, exija explícitamente lo siguiente:

Documentos obligatorios de conformidad

• Declaración de conformidad con IEC 61439-1 + IEC 61439-2 (o la parte aplicable) firmada por el fabricante/ensamblador.
• Evidencia de verificación de diseño realizada (ensayo, cálculo o comparación con diseño de referencia verificado).
• Informe de verificación de rutina (routine verification) según cláusula 11 de IEC 61439-1.
• Placa de características del tablero con los datos mínimos exigidos por la norma (cláusula 6).

Características de interfaz que el fabricante debe declarar

• Tensión asignada del ensamblaje (Un), tensión de empleo (Ue), tensión de aislamiento (Ui) y tensión de impulso (Uimp).
• Corriente asignada del ensamblaje (InA).
• Corriente asignada de cada circuito (Inc) y corriente de grupo (Ing) si corresponde.
• Factor de diversidad asignado (RDF).
• Corrientes de cortocircuito: Icw (resistencia térmica de corta duración), Ipk (corriente de cresta) e Icc (corriente condicional de cortocircuito).
• Método utilizado para verificar elevación de temperatura (ensayo, cálculo IEC TR 60890 o comparación con referencia) y cortocircuito.

Documentación técnica

• Esquema unifilar actualizado con valores InA / Inc / RDF / Icw.
• Planos de disposición física (GA drawings) con cotas y pesos.
• Diagramas de cableado / conexionado interno.
• Lista de materiales y componentes (marca, modelo y rating).

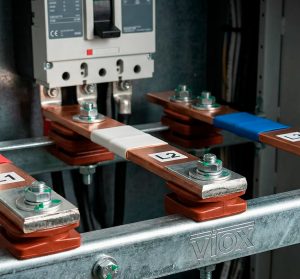

• Cálculo o justificación de barras colectoras (material, sección, soporte, Icw).
• Instrucciones de instalación, operación y mantenimiento.

Ensayos y verificaciones adicionales recomendados

• Informe de elevación de temperatura (especialmente importante en tableros > 630 A o con alta densidad de carga).
• Coherencia de coordinación entre dispositivos de protección (según IEC 60947 + 61439).
• Pruebas de aislamiento, continuidad del conductor de protección y funcionamiento mecánico (incluidas en la verificación de rutina).

3. Checklist rápido para incluir en tu especificación técnica

Recomendaciones prácticas (contexto real)

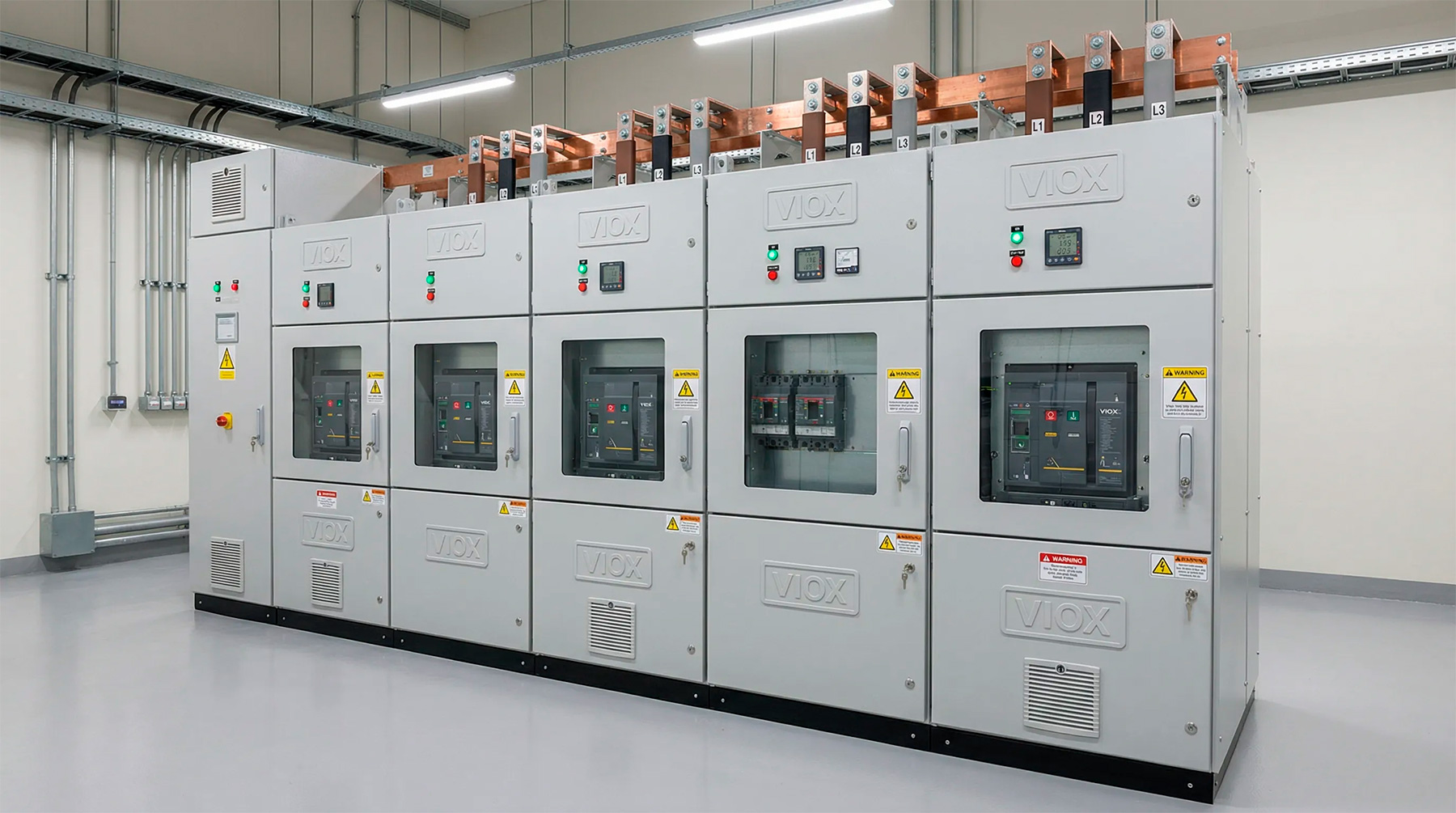

• Para tableros de fuerza / industriales → usa principalmente IEC 61439-2 (PSC assemblies).
• Para tableros de distribución residencial/comercial → IEC 61439-3 (DBO).
• Prefiere fabricantes/ensambladores que usen sistemas de fabricantes originales (ABB, Schneider, Siemens, Hensel, etc.) porque ya tienen verificaciones de diseño previas que simplifican el proceso.
• Siempre especifica marcas de componentes si las quieres (ej. interruptores ABB o Schneider) y exige coordinación de protecciones.
• En Chile, complementa con requisitos de la SEC y normas locales de instalaciones eléctricas.
• Para proyectos grandes, solicita FAT (Factory Acceptance Test) con testigos.
