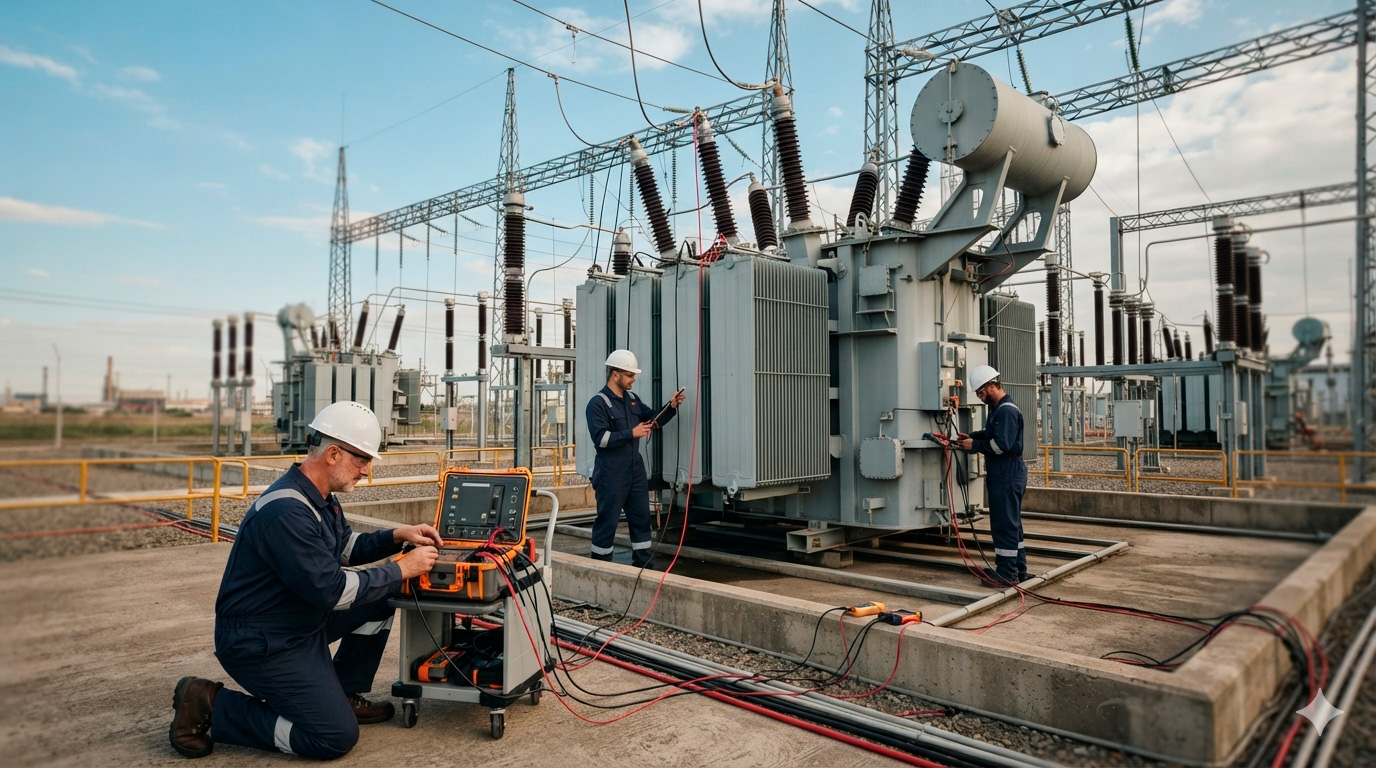

Las pruebas preventivas en transformadores trifásicos permiten detectar fallas incipientes en el sistema de aislamiento, el circuito magnético y los devanados antes de que deriven en una falla catastrófica. A diferencia de las pruebas de aceptación (con estándares de fábrica), las pruebas preventivas se ejecutan de forma periódica dentro de un programa de mantenimiento predictivo, y su valor no está solo en el resultado puntual, sino en la correlación entre distintos ensayos eléctricos, físico-químicos y térmicos.
Un programa de pruebas bien estructurado combina mediciones eléctricas, análisis físico-químico del aceite y correlación con el historial de operación del equipo.
Principales pruebas de diagnóstico
- Resistencia de aislamiento (megóhmetro): incluye índice de polarización (PI) y relación de absorción dieléctrica (DAR).
- Relación de transformación (TTR): verifica la relación de espiras entre devanados de AT y BT.
- Resistencia óhmica de devanados: detecta conexiones flojas, falsos contactos en el cambiador de derivaciones (OLTC/DETC) o espiras en corto.
- Factor de potencia / tangente delta del aislamiento: mide pérdidas dieléctricas del sistema aislante.
- Corriente de excitación: identifica espiras en corto y problemas en el núcleo.
- Respuesta en frecuencia (SFRA): detecta deformaciones mecánicas de devanados por cortocircuitos o transporte.
- Termografía infrarroja: identifica puntos calientes en conexiones, bujes y radiadores.
- Análisis de gases disueltos en aceite (DGA) y pruebas físico-químicas del aceite dieléctrico.

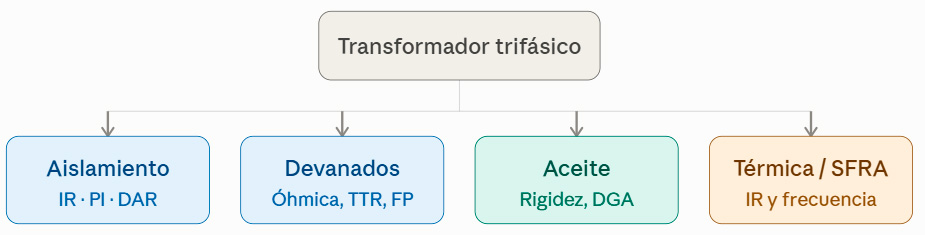

El esquema anterior agrupa estas pruebas por dominio (aislamiento, devanados, aceite y térmica/dinámica) porque, en la práctica, se ejecutan en paralelo dentro de la misma intervención de mantenimiento — no son secuenciales ni dependientes entre sí.
Sobre el aceite dieléctrico
El aceite cumple una doble función: aislante y refrigerante. Su condición refleja, de forma indirecta, lo que ocurre dentro del tanque: sobrecalentamiento local, descargas parciales, arqueo o envejecimiento del papel aislante. Por eso el DGA se considera una de las pruebas más sensibles del conjunto — permite detectar fallas incipientes semanas o meses antes de que se manifiesten eléctricamente. La humedad, la acidez y la rigidez dieléctrica del aceite, además, condicionan directamente la vida útil del aislamiento sólido (papel/cartón prensado), ya que la degradación de uno acelera la del otro.
La tendencia histórica importa tanto como el valor puntual
Un resultado individual dentro de norma no garantiza que el transformador esté sano: lo relevante es su evolución en el tiempo respecto a una línea base (normalmente la prueba de puesta en servicio o commissioning). Una resistencia de aislamiento que cae de 5000 MΩ a 800 MΩ sigue estando «dentro de rango» según muchas tablas genéricas, pero esa variación porcentual es una alerta temprana. Por eso se recomienda:
- Mantener un registro histórico por equipo (huella digital/fingerprint).
- Normalizar los valores a una temperatura de referencia (20 °C) antes de comparar.
- Evaluar la tasa de cambio entre mediciones sucesivas, no solo el valor absoluto.
Tabla de criterios de aceptación y valores óptimos
| Prueba | Valor óptimo / criterio de aceptación | Observación |
|---|---|---|
| Resistencia de aislamiento (IR, 1 min) | Regla práctica: ≥ 1 MΩ por kV de tensión nominal (mínimo) | Referencia IEEE 43; valor absoluto depende de la clase de tensión |
| Índice de polarización (PI = R10min/R1min) | > 4 excelente · 2–4 bueno · 1–2 cuestionable · < 1 peligroso | Normaliza el efecto de la temperatura |
| DAR (R60s/R30s) | > 1.6 excelente · 1.25–1.6 aceptable · 1.0–1.25 cuestionable · < 1.0 malo | Útil en pruebas cortas o baja temperatura |
| Relación de transformación (TTR) | Desviación ≤ 0.5 % respecto a la placa | Verificar en todas las posiciones del OLTC |
| Resistencia óhmica de devanados | Desviación ≤ 2 % entre fases y ≤ 2 % respecto al histórico | Corregir por temperatura del devanado |
| Factor de potencia / tan delta (a 20 °C) | < 0.5 % excelente · 0.5–1.0 % aceptable · > 1.0 % investigar | Criterio típico Doble/IEEE, ajustar según fabricante |
| Corriente de excitación | Diferencia entre fases < 25–30 % | Comparar contra huella histórica, no solo entre fases |
| SFRA (correlación entre firmas) | Coeficiente de correlación > 0.98 en banda media | Comparar contra huella de fábrica o fase a fase |
Guía de calidad del aceite dieléctrico (valores óptimos)
| Parámetro | Valor óptimo / referencia | Norma de referencia |
|---|---|---|
| Rigidez dieléctrica (BDV) | > 30 kV (electrodos 2.5 mm, ASTM D877) / > 45 kV (1 mm, D1816) | ASTM D877 / D1816 · IEC 60156 |
| Humedad (contenido de agua) | < 20 ppm (aceite nuevo) · < 25–35 ppm en servicio (EAT) | IEC 60422 |
| Número de acidez (neutralización) | < 0.03 mg KOH/g bueno · alerta > 0.2 mg KOH/g | ASTM D974 / IEC 62021 |
| Tensión interfacial | > 30 dinas/cm bueno · < 18 dinas/cm crítico | ASTM D971 |
| Factor de potencia del aceite (25 °C) | < 0.5 % bueno | ASTM D924 |
| Color | ≤ 1.0 (nuevo) · alerta > 2.5 (escala ASTM) | ASTM D1500 |
| Gases clave (DGA, condición normal) | H₂ < 100 ppm · CH₄ < 75 ppm · C₂H₂ ≈ 0–2 ppm · CO < 350 ppm | IEEE C57.104 · IEC 60599 |
Los valores de ambas tablas son de referencia general; los límites exactos dependen de la clase de tensión, la norma aplicable en cada país y el criterio del fabricante — siempre deben contrastarse contra la huella histórica del equipo.
