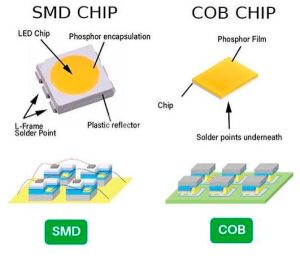

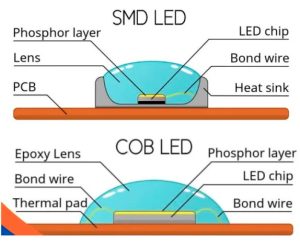

LED Chip on Board (COB) es una tecnología de empaquetado LED de alto rendimiento ampliamente utilizada en iluminación profesional de media y alta potencia. A diferencia de los LEDs SMD tradicionales (donde cada chip viene encapsulado individualmente y se suelda en la placa), en COB múltiples chips LED desnudos (dies) se montan directamente sobre un sustrato conductor térmico (generalmente MCPCB de aluminio o cerámico) y se cubren con una única capa de fósforo + encapsulante.
Esto crea una fuente de luz de área única (LES – Light Emitting Surface) muy compacta, uniforme y de alta densidad de flujo luminoso.
Funciones Principales
- Conversión electro-óptica de alta densidad: Los chips (normalmente InGaN de color azul) generan luz que el fósforo convierte en blanco (o colores específicos). Al estar muy próximos y bajo un mismo encapsulante, producen un haz continuo y suave.
- Alta salida de lúmenes en espacio reducido: Un solo módulo COB puede reemplazar decenas de LEDs SMD discretos.
- Gestión térmica eficiente: El contacto directo de los chips con el sustrato reduce la resistencia térmica (Rth), permitiendo disipar más calor y mantener temperaturas de unión (Tj) más bajas.
- Fuente de luz extendida: Genera iluminación uniforme sin puntos individuales visibles, ideal para ópticas secundarias (reflectores o lentes) que requieren bordes de haz limpios y mínima granularidad.
| Parámetro | Valor Típico (Módulos Profesionales) | Notas |
|---|---|---|
| Potencia | 5 W – 150 W+ (algunos >300 W) | Depende del tamaño del LES |
| Flujo luminoso | 500 – 20.000+ lm | @ Tc o Tj especificado (ej. 85 °C) |
| Eficacia | 100 – 160 lm/W (hasta ~180 lm/W premium) | Varía con CRI y CCT |
| CRI | 80 / 90 / 95+ | Versiones especiales >95 para retail/médico |
| CCT | 2200 K – 6500 K (y tunable) | Binado MacAdam 3-step o mejor |
| LES (diámetro) | 6 mm – 32 mm+ | Más pequeño = mayor densidad y mejor control óptico |
| Resistencia térmica (Rth) | 0.2 – 1.0 °C/W (excelentes) | Crítica para vida útil |
| Voltaje típico | 30 – 54 V DC (serie de chips) | Requiere driver de corriente constante |
| Corriente | 350 mA – 2100 mA+ | Según modelo |
| Vida útil | 50.000 – 100.000 h (L70/L50) | Mejorada por buena térmica |
| Ángulo de emisión | ~110–180° (Lambertiano) | Casi siempre necesita óptica secundaria |

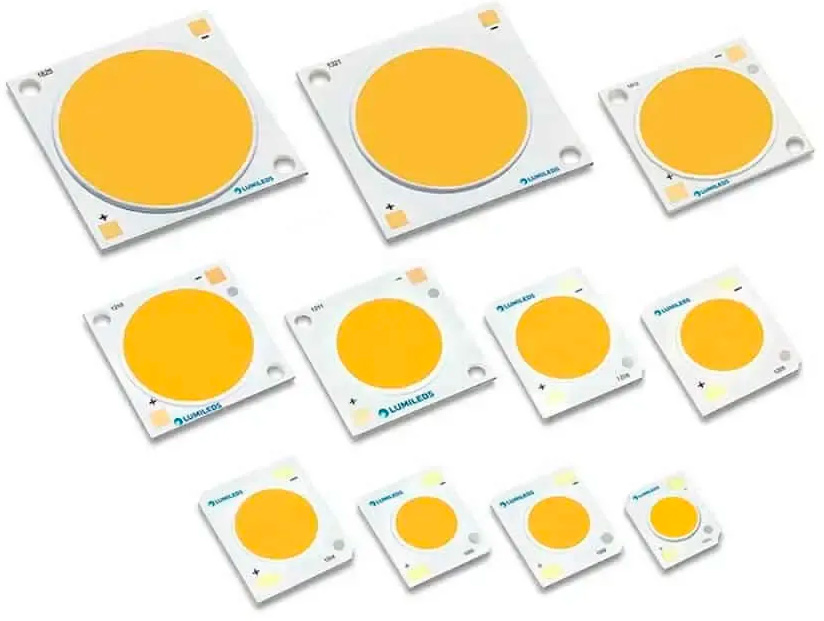

Marcas profesionales destacadas: Lumileds (LUXEON CoB), Citizen (CITILED), Bridgelux, Luminus, Cree/Wolfspeed, Samsung, Osram.
Ventajas vs Desventajas (Comparación COB vs SMD)
Ventajas del COB:
- Luz muy uniforme y suave (sin “efecto punto” ni múltiples sombras).
- Mejor disipación térmica → mayor fiabilidad y vida útil.
- Alta densidad de potencia en formato compacto.
- Menos puntos de soldadura (solo 2 terminales normalmente) → mayor robustez.
- Excelente para control óptico preciso (reflectores/lentes).
- Menor glare en muchas aplicaciones.
Desventajas:
- Costo inicial del módulo más alto.
- Difícil/imposible reparar individualmente (fallo general del módulo).
- Requiere excelente diseño térmico (TIM de alta calidad + disipador correctamente dimensionado). El punto Tc es crítico.
- Menos flexible para diseños modulares muy pequeños o reparaciones de campo.
Aplicaciones Profesionales
Iluminación general de alta potencia:
- High-bay / Low-bay industriales y almacenes.
- Iluminación de áreas exteriores y floodlights.
Iluminación de acento y comercial:
- Spotlights y downlights de retail, hospitality y museos (alta CRI).
- Track lighting y proyectores arquitectónicos.
Especializadas:
- Iluminación quirúrgica y médica (CRI ≥95, bajo flicker).
- Fotografía, video y estudio (luz suave y continua).
- Iluminación hortícola (grow lights de alta densidad).
- Faros automotrices de alta intensidad.
Displays LED de pitch fino (P0.4–P1.5):
- Estudios de televisión, salas de control, retail premium y entornos cercanos. Mejor contraste, protección superficial y uniformidad.
Tiras LED COB:
- Iluminación lineal sin puntos (under-cabinet, cove lighting, retail displays).
Consideraciones de Diseño Profesional
- Gestión Térmica (crítica): Usa TIM de alta conductividad térmica. Dimensiona el disipador según simulaciones (Flotherm, etc.). Mantén Tc dentro de las especificaciones del fabricante. Un buen COB puede funcionar con disipadores más pequeños que un SMD equivalente.
- Driver: Siempre corriente constante (CC). Elige drivers con ripple bajo (<5-10% para evitar flicker perceptible) y compatibles con dimming (0-10V, DALI, PWM). Voltaje de salida debe cubrir el rango del COB.
- Óptica: El LES pequeño facilita reflectores o lentes TIR de alta eficiencia. Permite haces estrechos muy limpios o distribuciones amplias uniformes.
- Selección del módulo:
- Define primero el flujo y tamaño de LES deseado.
- Elige CRI y CCT según aplicación (90+ para retail/museos).
- Verifica especificaciones @ temperatura real de operación (no solo a 25 °C).
- Revisa binning de color y mantenimiento de lumen (LM-80 + TM-21).
- Normativa y fiabilidad: Cumple LM-80/TM-21 para predicción de vida útil. En Chile considera normativas SEC para instalaciones eléctricas y luminarias.
Resumen
El LED COB es la tecnología preferida en iluminación profesional cuando se necesita alta potencia, uniformidad de luz, compactibilidad y excelente control óptico en un solo paquete. Ofrece claras ventajas sobre SMD en aplicaciones de media-alta potencia y donde la calidad visual importa (retail, museos, industria, displays premium). Sin embargo, exige un diseño térmico riguroso y un driver adecuado.
