Guía práctica para terreno
Nivel: técnico (electricistas, proyectistas e ITOs). Útil también para dueños de casa o comercio que quieren entender por qué “se queman” los equipos sin que “salte” el breaker.

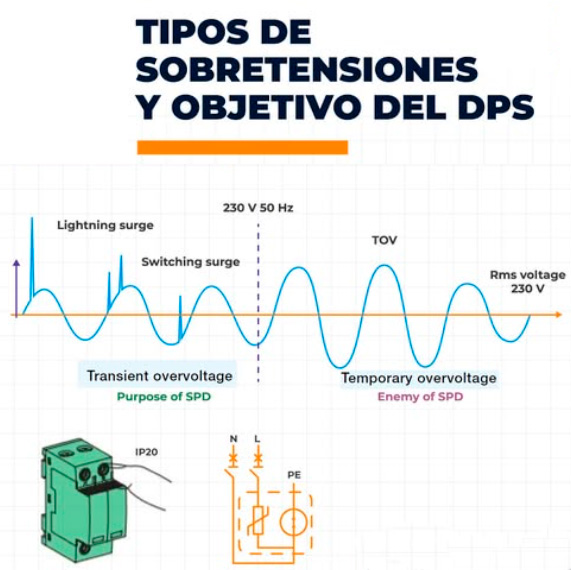

En Chile, muchos daños en electrónica, fuentes de PC, TV, routers, variadores y fuentes LED no vienen de un “cortocircuito clásico”, sino de sobretensiones transitorias: picos de milisegundos por maniobras en la red, conmutación de cargas inductivas o, en zonas expuestas, efectos asociados a descargas atmosféricas. El magnetotérmico y el diferencial no están pensados para absorber esos picos: ahí entra el dispositivo de protección contra sobretensiones (DPS).
El marco general de instalaciones de consumo está en el Reglamento (Decreto N°8/2019) y sus pliegos RIC. En particular, el RIC N°06 (puesta a tierra, protección contra rayos y enlaces equipotenciales) apunta a sistemas de protección y a protecciones de sobretensión transitoria referidas a IEC 61643-11 cuando el diseño lo exige. Si tu caso es puntual (vivienda simple vs. edificio con antena o subestación), verifica el pliego vigente y el criterio del proyectista: no improvises “un DPS cualquiera” sin coordinación.
Qué es un DPS (y qué no es)
Un DPS limita la tensión entre conductores activos y tierra (o entre fases/neutro, según el esquema) desviando la energía del pico hacia la puesta a tierra, de modo que la tensión residual que “ve” el equipo quede bajo un umbral tolerable (Up, nivel de protección).

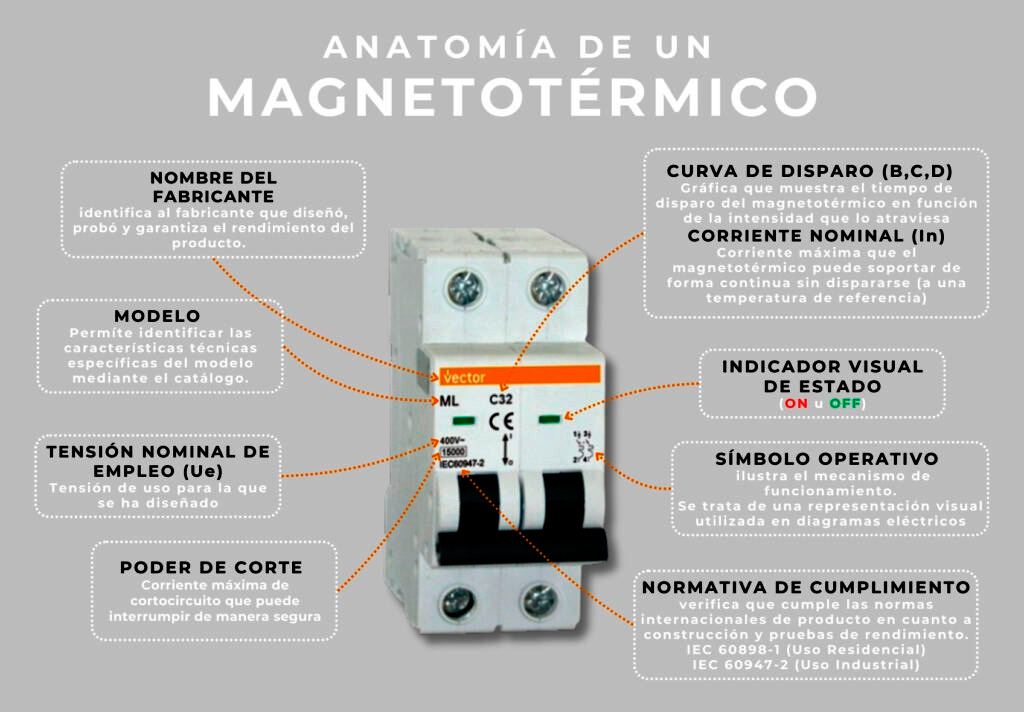

No reemplaza:
- el magnetotérmico (sobrecorriente / cortocircuito),
- el diferencial (fuga a tierra / contacto indirecto),
- ni un buen enlace equipotencial y una puesta a tierra en condiciones.
Sin tierra efectiva y sin continuidad del PE, el DPS pierde gran parte de su utilidad.
Tipos según IEC 61643-11 (lenguaje de catálogo)
En baja tensión conviene hablar el mismo idioma del fabricante:
- Tipo 1 (o T1 / clase I)
Capaz de manejar impulsos asociados a corrientes de rayo (ensayos con onda típica 10/350 µs). Suele ir en el origen cuando hay sistema de protección contra rayos o riesgo elevado evaluado. No es el “default” de un departamento urbano sin pararrayos. - Tipo 2 (T2 / clase II)
El caballo de batalla en tableros de distribución/consumo. Ensayo típico con onda 8/20 µs. Protege la instalación contra sobretensiones inducidas y de red que se propagan por el cableado. - Tipo 3 (T3 / clase III)
Protección fina, cerca de la carga sensible (UPS, rack, equipo médico/oficina). Complementa al Tipo 2; no suele usarse solo como única protección de la instalación.
También existen combinados Tipo 1+2 en un mismo módulo: prácticos en tableros generales cuando el proyecto lo justifica.

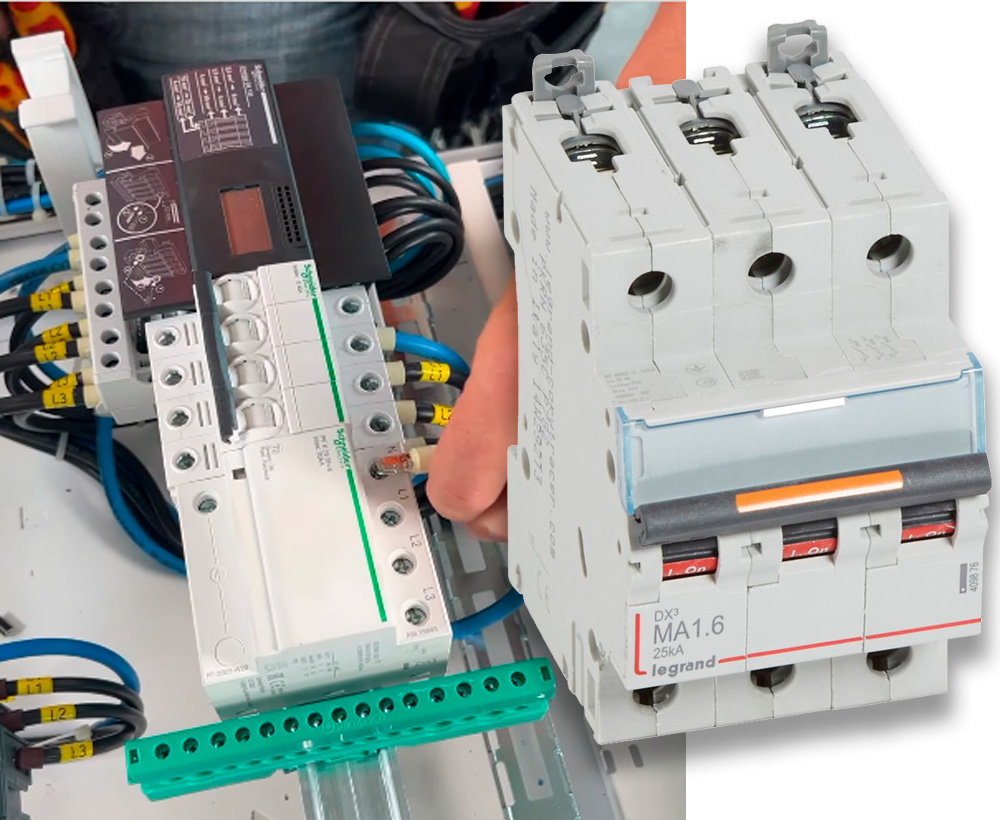

Dónde se instala (criterio de terreno)
- Tablero general / empalme de consumo: normalmente Tipo 2 (o 1+2 si el riesgo lo amerita), conectado lo más corto posible a fases, neutro (según esquema) y PE / barra de tierra.
- Tableros secundarios o zonas con electrónica: otro Tipo 2 o Tipo 3 aguas abajo, coordinado con el del origen (misma familia de fabricante ayuda a la coordinación de energía).
- Cables de conexión del DPS: cortos, rectos, sección adecuada según ficha; bucles largos suben la tensión inducida y “anulan” el Up del catálogo.
- Protección de respaldo: muchos DPS exigen un fusible o breaker específico aguas arriba (ver hoja técnica). Instalar sin ese respaldo es un error frecuente.
Parámetros que debes mirar en la ficha (antes de comprar)
- Uc: tensión máxima de operación continua (debe calzar con 230/400 V del sistema chileno y el esquema TN/TT).
- Up: cuanto más bajo (coherente con la categoría del equipo), mejor protección… pero debe coordinarse con el resto de la cadena.
- In / Imax (Tipo 2) o Iimp (Tipo 1): capacidad de descarga.
- Indicador de fin de vida / contacto de señalización: útil en mantención.
- Polaridad y número de polos: 1P+N, 3P+N, etc., según el tablero.
Si no estás seguro del esquema de tierra (TN-S, TT, etc.), no adivines el esquema de conexión del DPS: revisa el proyecto y el RIC N°05 / N°06 aplicables.
Checklist rápido “en terreno”
- ¿Hay historial de equipos quemados sin disparo de protecciones? → prioriza DPS Tipo 2 en general.
- ¿Existe pararrayos / mástil / evaluación de riesgo por rayo? → involucra Tipo 1 y el diseño integral (no solo “un cartucho más”).
- ¿La resistencia y continuidad de tierra están OK? Sin PE sano, el DPS no hace magia.
- ¿Conductores del DPS ≤ lo que recomienda el fabricante (largo y sección)?
- ¿Hay respaldo (fusible/breaker) indicado en la ficha?
- ¿Quedó señalizado en el diagrama unifilar y etiquetado en el tablero?
- Después de una tormenta fuerte o si el indicador marca fin de vida: reemplazar; un DPS gastado es un falso sentido de seguridad.
Advertencia de seguridad
Trabaja siempre desenergizado, con verificación de ausencia de tensión y bloqueo. Un DPS se conecta a circuitos vivos en el tablero general: un error de apriete o de PE abierto puede ser peligroso y dejar la instalación sin la protección que creías tener. Si la instalación es TE1/TE2 o está bajo inspección, documenta el cambio conforme al criterio SEC / proyectista autorizado.
Cierre
El DPS no es “lujo de data center”: en instalaciones con electrónica sensible es una capa de protección que el breaker no cubre. Elige tipo y ubicación con criterio, coordínalo con la puesta a tierra (RIC N°06 + IEC 61643-11) y deja la instalación trazable. Ante duda de obligación o tipología exacta en tu proyecto, consulta el pliego RIC vigente y la memoria de cálculo; esta nota es guía de terreno, no un sustituto del diseño firmado.
