Seccionadores e interruptores. Características y diferencia fundamentales: Los seccionadores son dispositivos de seguridad cuya característica principal es que no corta corrientes, su función principal es separar dos partes de un circuito. Los interruptores son dispositivos de seguridad y maniobra cuya función es poder abrir y cerrar un circuito eléctrico por el que circula la corriente normal o nominal, y por tanto su poder de corte es del orden de la corriente normal o nominal del circuito en el que esté presente. A diferencia de los seccionadores, este corta In y Icc.

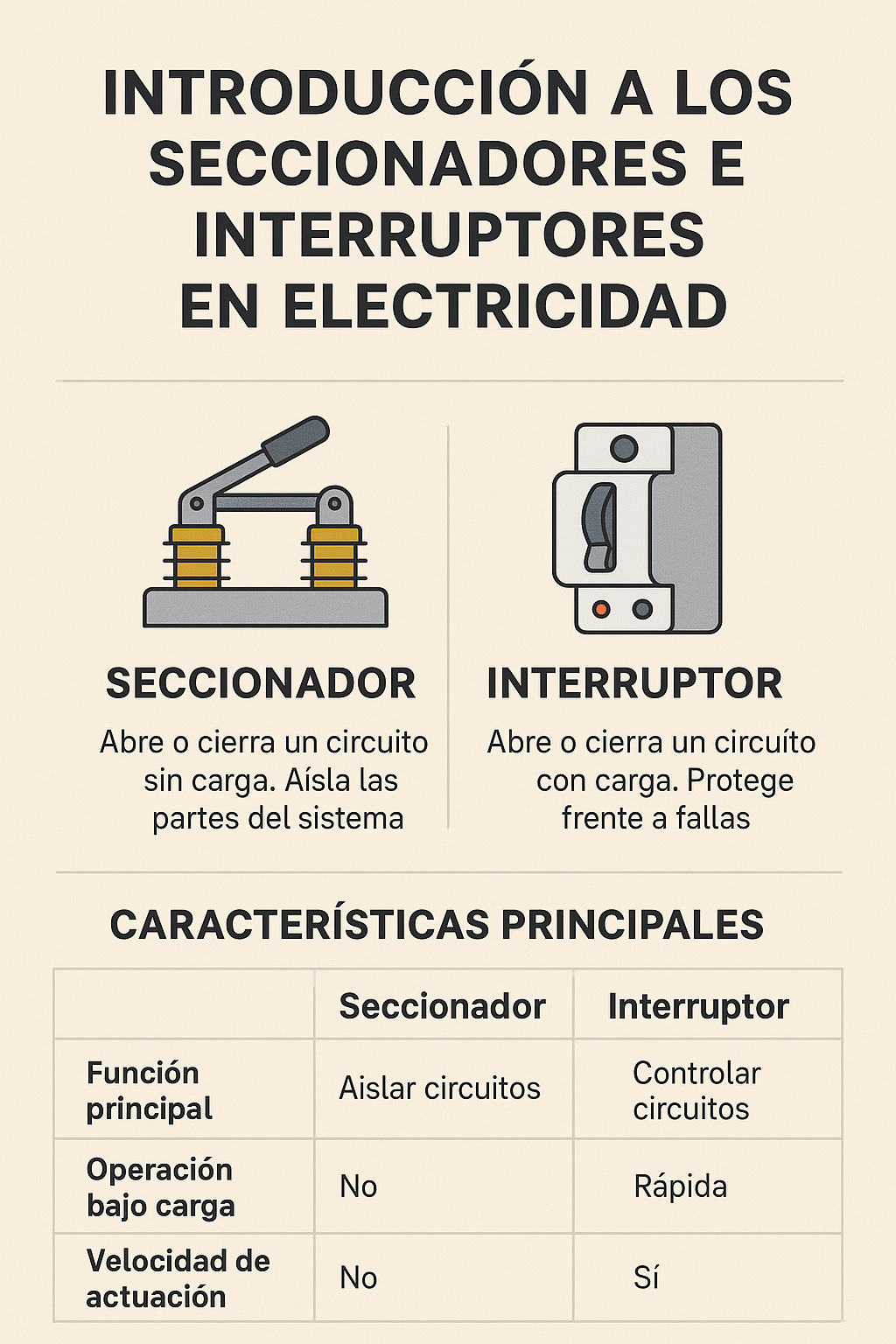

Introducción a los Seccionadores e Interruptores
En los sistemas eléctricos, seccionadores e interruptores son dispositivos fundamentales para el control, protección y mantenimiento de las redes eléctricas. Aunque a veces se mencionan juntos, su función, características y modo de operación son diferentes.
¿Qué es un Seccionador?
Un seccionador es un dispositivo que sirve para abrir o cerrar un circuito eléctrico en condiciones de ausencia de corriente o con corrientes muy bajas (corrientes de fuga o de magnetización). No está diseñado para interrumpir corriente de carga ni de cortocircuito. Su principal función es aislar partes de un sistema eléctrico para permitir trabajos de mantenimiento o reparación de manera segura.
-
Ejemplo: Antes de intervenir en una línea de alta tensión, se utilizan seccionadores para desconectarla físicamente de la red activa.
¿Qué es un Interruptor?
Un interruptor es un dispositivo que puede abrir o cerrar un circuito bajo carga, es decir, con corriente circulando. Puede interrumpir no solo cargas normales sino, en algunos casos (interruptores de potencia), también corrientes de cortocircuito. Se usa tanto para el control operativo normal como para la protección frente a fallas.
-
Ejemplo: Un interruptor automático en un cuadro eléctrico doméstico corta la corriente cuando se detecta una sobrecarga o un cortocircuito.
Características Principales
| Característica | Seccionador | Interruptor |
|---|---|---|
| Función principal | Aislar circuitos sin carga | Abrir y cerrar circuitos con o sin carga |
| Operación bajo carga | No (o cargas mínimas) | Sí |
| Velocidad de actuación | Manual o lenta | Rápida (automática o manual) |
| Protección contra fallas | No | Sí |
| Tipo de mecanismo | Generalmente visible | Encapsulado |
| Coste | Más bajo | Más alto |
| Aplicación | Aislamiento y seguridad | Control, protección y maniobra |
Diferencias Fundamentales
-
Condición de maniobra:
-
Seccionador: Solo maniobra cuando no circula corriente significativa.
-
Interruptor: Puede maniobrar en presencia de corriente (de carga o de falla).
-
-
Propósito:
-
Seccionador: Garantizar un aislamiento visible y seguro para el mantenimiento.
-
Interruptor: Controlar y proteger el circuito ante condiciones normales y anormales.
-
-
Capacidad de interrupción:
-
Seccionador: Muy limitada (no diseñado para cortar corrientes de carga o de cortocircuito).
-
Interruptor: Alta (diseñado para cortar corrientes incluso en condiciones extremas).
-
-
Protección:
-
Seccionador: No ofrece protección contra fallas eléctricas.
-
Interruptor: Ofrece protección contra sobrecargas y cortocircuitos (en el caso de interruptores automáticos o de potencia).
-
