Gabinetes modulares. Características y funciones especificas

ELECTRICISTAS PORTAL

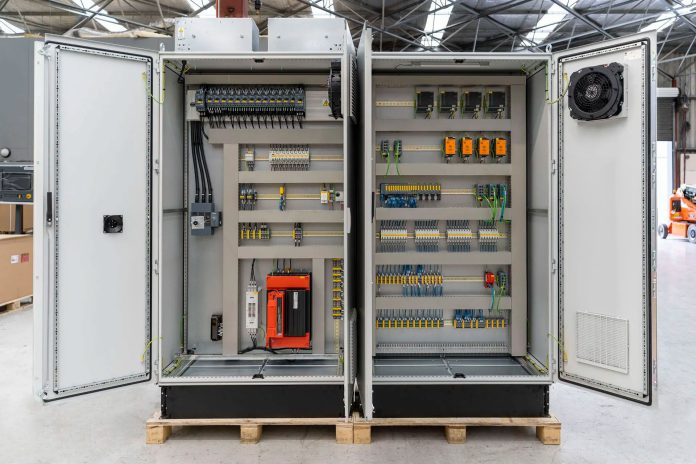

Los gabinetes modulares son estructuras diseñadas para alojar y organizar equipos electrónicos, eléctricos o de telecomunicaciones. Se les llama modulares porque están compuestos por componentes estandarizados que pueden ensamblarse, adaptarse o expandirse según las necesidades del usuario o del proyecto.

🔧 Características de los gabinetes modulares:

1. Diseño escalable y flexible:
   Permiten agregar, quitar o reorganizar módulos según se requiera, sin reemplazar el gabinete completo.

2. Estándares internacionales:
   Suelen fabricarse bajo normas como la IEC, NEMA o IP, que regulan tamaños, resistencia, protección, etc.

3. Materiales resistentes:
   Construidos en acero, aluminio o policarbonato, con acabados anticorrosivos y protección contra polvo, agua y choques mecánicos.

4. Gestión de cableado:
   Incluyen canales, organizadores y pasacables para facilitar el tendido y orden del cableado interno.

5. Sistema de ventilación o refrigeración:
   Algunos modelos incluyen ventiladores, extractores o espacios para unidades de climatización.

6. Accesibilidad:
   Puertas, paneles desmontables o rieles que facilitan el acceso a los componentes para mantenimiento o reemplazo.

7. Compatibilidad con accesorios:
   Se les pueden incorporar bandejas, guías, interruptores, UPS, switches, etc.

⚙️ Funciones específicas de los gabinetes modulares:

1. Protección de equipos:
   Resguardan dispositivos electrónicos frente a agentes externos como polvo, humedad, manipulación indebida o impactos.

2. Organización:
   Permiten una disposición ordenada de los componentes, facilitando el acceso y mantenimiento.

3. Seguridad eléctrica:
   Aíslan componentes eléctricos peligrosos, ayudando a cumplir normativas de seguridad.

4. Optimización del espacio:
   Gracias a su diseño compacto y modular, se adaptan a espacios reducidos o requieren menos área para instalar múltiples sistemas.

5. Facilitan el mantenimiento y la expansión:
   Al ser modulares, el usuario puede modificar o ampliar el sistema sin desmontar todo el gabinete.

6. Aplicaciones específicas:
   Usados en centros de datos (racks para servidores), automatización industrial, distribución eléctrica, telecomunicaciones, entre otros.

En el contexto de la electricidad, los gabinetes modulares cumplen funciones esenciales para la distribución, protección y control de sistemas eléctricos en instalaciones residenciales, comerciales e industriales.

⚡️ Gabinetes modulares eléctricos: funciones específicas

1. Distribución eléctrica
   Alojan y organizan interruptores automáticos, contactores, relés, y barras de distribución, permitiendo repartir la energía de forma segura y eficiente.

2. Protección de circuitos
   Integran disyuntores, fusibles o protecciones diferenciales que desconectan automáticamente los circuitos en caso de sobrecargas o cortocircuitos.

3. Centralización de maniobras
   Permiten reunir en un solo punto el control de varias zonas o líneas eléctricas, facilitando la operación y supervisión.

4. Facilidad de expansión
   Su diseño modular permite agregar nuevos módulos o componentes (por ejemplo, más breakers o contactores) si crece la demanda eléctrica.

5. Cumplimiento normativo
   Ayudan a cumplir con las normativas eléctricas (como IEC 61439 o NOM-001-SEDE en México), que exigen seguridad y organización en instalaciones eléctricas.

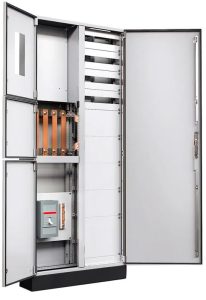

🧱 Características clave de los gabinetes modulares eléctricos

🔌 Ejemplos de uso en electricidad

• Gabinetes para tableros de distribución en edificios y fábricas.

• Centros de control de motores (CCM) en plantas industriales.

• Gabinetes para medidores y seccionadores en instalaciones eléctricas exteriores.

• Cuadros eléctricos modulares en viviendas (para control de luces, enchufes, etc.).

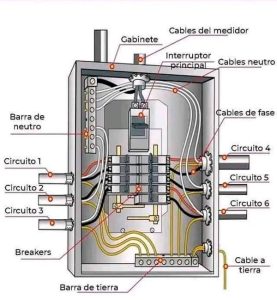

Componentes Principales del Gabinete

1. Gabinete: Estructura metálica que alberga y protege los componentes eléctricos internos.

2. Interruptor principal: Dispositivo que permite cortar o restablecer el suministro eléctrico general del sistema.

3. Barra de neutro: Conductor común al que se conectan los cables neutros de los diferentes circuitos.

4. Cables de fase y neutro: Conductores que transportan la corriente eléctrica desde el interruptor principal hacia los diferentes circuitos.

5. Circuitos derivados: Conjuntos de cables y dispositivos que distribuyen la energía eléctrica a diferentes áreas o equipos específicos.

6. Disyuntores o interruptores automáticos: Dispositivos de protección que interrumpen el flujo eléctrico en caso de sobrecarga o cortocircuito en un circuito específico.

7. Puerta del gabinete: Cubierta que proporciona acceso a los componentes internos y protege contra contactos accidentales.

🧰 Aplicaciones Comunes

Los gabinetes modulares eléctricos se utilizan en diversas instalaciones para:

• Distribuir y controlar la energía eléctrica de manera segura.

• Proteger los equipos eléctricos contra factores ambientales y daños mecánicos.

• Facilitar el mantenimiento y la expansión de los sistemas eléctricos.

instalación y mantenimiento de gabinetes modulares eléctricos, tanto para uso residencial como industrial.

⚙️ Instalación de gabinetes modulares eléctricos

1. Planificación

• Evalúa la carga eléctrica que se manejará.

• Selecciona el tipo de gabinete adecuado (material, tamaño, grado de protección IP o NEMA).

• Determina la ubicación (protegida del agua, polvo, golpes y accesible para mantenimiento).

2. Fijación del gabinete

• Se instala en pared, poste, o estructura autoportante mediante tornillos, tacos o anclajes.

• Asegúrate de que quede nivelado y firmemente sujeto.

3. Montaje de rieles DIN

• Coloca los rieles DIN para soportar breakers, contactores y otros dispositivos modulares.

4. Instalación de componentes

• Coloca los interruptores termomagnéticos, diferenciales, relés, etc., siguiendo el diseño eléctrico.

• Conecta las barras de neutro y tierra correctamente.

5. Cableado

• Utiliza conductores según la capacidad de corriente.

• Identifica y etiqueta cables según circuito o zona.

• Usa canaletas internas o sujetacables para mantener el orden.

6. Pruebas eléctricas

• Verifica continuidad, aislamiento, polaridad y correcto funcionamiento de los dispositivos de protección.

🛠️ Mantenimiento de gabinetes modulares eléctricos

📅 Mantenimiento preventivo (cada 6 o 12 meses, según entorno):

1. Inspección visual:

   • Busca signos de humedad, corrosión, deformaciones o conexiones sueltas.

2. Verificación de apriete de terminales:

   • Revisa tornillos y contactos, ya que con el tiempo pueden aflojarse por efecto térmico.

3. Limpieza interna:

   • Usa aire comprimido o un paño seco. Evita usar agua o líquidos.

   • Limpia filtros y rejillas de ventilación.

4. Pruebas funcionales:

   • Prueba disyuntores (test de diferencial), contactores, y luces piloto si las hay.

5. Revisión de señalización y etiquetado:

   • Asegúrate de que todos los circuitos estén claramente identificados.

⚠️ Mantenimiento correctivo:

• Reemplaza dispositivos defectuosos (disyuntores, relés, borneras).

• Corrige fallas por sobrecalentamiento o cortocircuitos detectados.

🧯 Precauciones de seguridad

• Desconecta la alimentación general antes de trabajar.

• Usa herramientas aisladas y equipo de protección personal (guantes dieléctricos, gafas).

• Solo personal calificado debe realizar instalaciones o mantenimientos complejos.
