Ley de mallas o ley de Voltaje de Kirchhof
Ley de voltaje de Kirchhoff: Nos dice, que la suma de voltajes alrededor de una trayectoria o circuito cerrado debe ser cero. Matemáticamente, está dada por el dato dado a continuación:
Como referencia, esta ley es también llamada Segunda ley de Kirchhoff, regla de bucle o malla de Kirchhoff.
Es importante recordar que esta ley es funcional bajo ciertos criterios, para empezar los dispositivos tienen (al menos desde el punto de vista de la teoría de circuitos) una polaridad de referencia que facilita el cálculo, la polaridad depende del sentido de la corriente y del dispositivo.

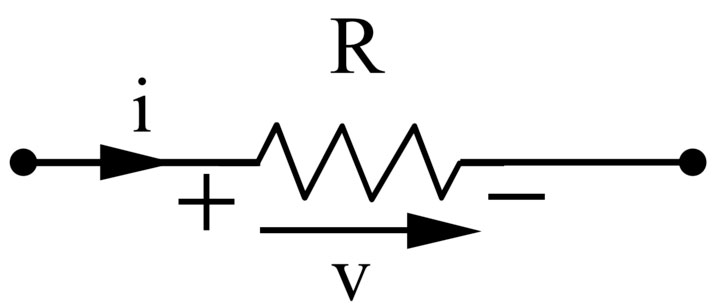

Uno de los ejemplos más simples es la resistencia, este esquema no debe inducir a error ya que no es extrapolable a otros dispositivos, aunque es verdad que algunos funcionan bajo el mismo esquema de análisis.
Como referencia, esta ley es también llamada Segunda ley de Kirchhoff, regla de bucle o malla de Kirchhoff.
Un Ejemplo La suma de todos los voltajes al rededor del bucle es igual a cero. v_4 + v_1 + v_2 + v_3 = 0 Observamos cinco voltajes en la imagen de la derecha: v4 a través de una fuente de alimentación y los cuatro voltajes v1, v2, v3 y v5 a traves de las resistencias R1, R2, R3 y R5, respectivamente. El voltaje de alimentación y las resistencias R1, R2 y R3 componen una ruta de circuito cerrado, de este modo la suma de los voltajes v4, v1, v2 y v3 debe ser 0.
La resistencia R5 está por fuera del bucle cerrado, y por eso no desempeña ningún papel en el cálculo de la ley de voltaje de Kirchhoff. (observe que trayectorias cerradas pueden ser definidas e incluir a R.en este caso, el voltaje v5 a través R5 debe ser considerado en el cálculo de la ley de Kirchhoff de voltaje.)
Ahora si tomamos el punto d en la imagen como nuestro punto de referencia y arbitrariamente seleccionamos su voltaje a cero, podemos observar como el voltaje cambia mientras que recorremos el circuito hacia la derecha. Yendo del punto d al punto a a través de la fuente de voltaje, experimentamos un aumento del voltaje de v4 voltios (como el símbolo para la fuente de voltaje en la imagen indica que a está en un voltaje positivo con respecto a el punto d).
En un viaje desde el punto a al punto b, nosotros cruzamos un resistor. Vemos claramente del diagrama que, puesto que hay solamente una sola fuente de voltaje, la corriente debe fluir de ella desde el Terminal positivo a su Terminal negativo—siguiendo una trayectoria hacia la derecha. Así de la Ley de Ohm, observamos que el voltaje cae del punto a al punto b a través del resistor R1. Así mismo el voltaje cae a través de los resistores R2 y R3. Habiendo cruzado R2 y R3, llegamos detrás del punto d, donde nuestro voltaje es cero (apenas como lo definimos).
Experimentamos así un aumento en voltaje y tres caídas de voltajes mientras que atravesamos el circuito. La implicación de la ley del voltaje de Kirchhoff es que, en un circuito simple con solamente una fuente de voltaje y cualquier número de resistores, la caída de voltaje a través de los resistores es igual al voltaje aplicado por la fuente de voltaje:
Un poco de historia
Gustav Robert Kirchhoff (Königsberg, 12 de marzo de 1824 – Berlín, 17 de octubre de 1887) Físico prusiano cuyas principales contribuciones científicas estuvieron en el campo de los circuitos eléctricos, la teoría de placas, la óptica, la espectroscopia y la emisión de radiación de cuerpo negro.
Inventó el espectroscopio y junto con Robert Bunsen, descubrió el rubidio y el cesio por métodos espectrales. Identificó la raya D del espectro solar como la producida por sodio vaporizado. Descubrió las leyes generales que rigen el comportamiento de un circuito eléctrico. Se dedicó al estudio de la termodinámica y realizó investigaciones sobre la conducción del calor. Estudió los espectros del Sol, de las estrellas y de las nebulosas, confeccionando un atlas del espacio y demostró la relación existente entre la emisión y la absorción de la luz por los cuerpos incandescentes.
Kirchhoff propuso el nombre de radiación de cuerpo negro en 1862. Es responsable de dos conjuntos de leyes fundamentales, en la teoría clásica de circuitos eléctricos y en la emisión térmica. Aunque ambas se denominan Leyes de Kirchhoff, probablemente esta denominación es más común en el caso de las Leyes de Kirchhoff de la ingeniería eléctrica.
Por: Electricistas.cl
